| РАБОЧИЕ ЭЛЕМЕНТЫ ОБЪЕМНОЙ МАШИНЫ С ОРБИТАЛЬНЫМ ДВИЖЕНИЕМ ПОДВИЖНОГО ЭЛЕМЕНТА И СПОСОБ ИЗГОТОВЛЕНИЯ РАБОЧИХ ЭЛЕМЕНТОВ ОБЪЕМНОЙ МАШИНЫ |  |
Номер публикации патента: 2175082 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04C018/02 | | Аналоги изобретения: | US 4781549 A, 01.11.1998. US 4436465 A, 13.03.1984. SU 1717866 A1, 07.03.1992. SU 1798543 A1, 28.02.1993. DE 3517913 A1, 12.05.1985. US 4666380 A, 19.05.1987. GB 2200407 A, 03.08.1988. |
| Имя заявителя: | Акционерное общество закрытого типа "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров" им. В.Б. Шнеппа | | Изобретатели: | Ибрагимов Е.Р.
Карчевский А.М.
Налимов В.Н.
Немчак В.Н.
Паранин Ю.А.
Хисамеев И.Г. | | Патентообладатели: | Акционерное общество закрытого типа "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров" им. В.Б. Шнеппа |
Реферат | |

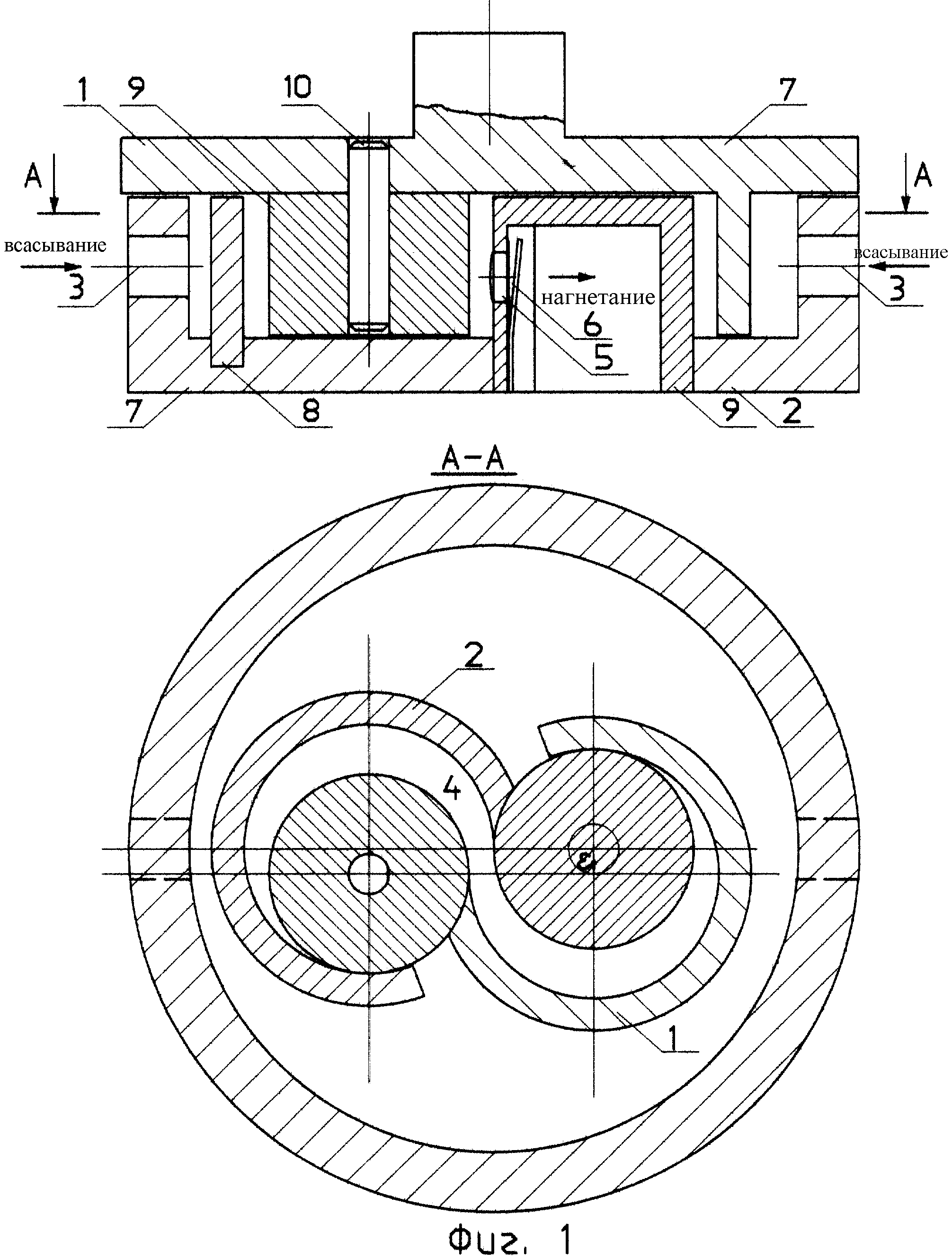

Рабочие элементы предназначены для использования в объемных машинах с орбитальным движением подвижного элемента, применяемых, например, в компрессоростроении. Подвижный и неподвижный рабочие элементы находятся в зацеплении, подвижный элемент совершает орбитальное движение относительно неподвижного элемента с эксцентриситетом. Контур сечения рабочих элементов выполнен в виде охватываемой выпуклой, например, эллиптической, эвольвентной, гиперболической, параболической, круглой кривой, сопряженной с охватывающей вогнутой кривой. Наружная кривая контура рабочего элемента отстоит от внутренней кривой на величину толщины стенки контура и состоит из выпуклой и вогнутой кривых, сопряженных друг с другом. Способ изготовления рабочих элементов из составных частей включает изготовление профильных частей и основания, ответных выемок в основании, соответствующих профильным частям, и соединение их друг с другом. Профильные части выполняют в виде охватывающего полого открытого с двух сторон цилиндра и охватываемого цилиндра, изготовленных, например, методом точения. В основании выполнены, например, методом точения ответные выемки, в которых размещают с углублением профильные части, соединяют части друг с другом, например, методом пайки или при помощи посадки и/или крепежных элементов, например штифта. В охватывающем полом цилиндре выполняют прямоугольный вырез для перемещения второго рабочего элемента. Повышается технологичность изготовления рабочих элементов за счет исключения профильных кривых, требующих специального дорогостоящего оборудования, повышается КПД, надежность и долговечность за счет уменьшения габаритов и массы рабочих элементов. 2 с. и 5 з.п.ф-лы, 7 ил.
|
