SU 699229 А, 30.11.1979. RU 2022174 C1, 30.10.1994. JP 4183984 A, 30.06.1992. WO 0061947 A, 19.10.2000. US 2009/0088280 A1, 02.04.2009.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Курганский государственный университет" (RU)
Изобретатели:
Волков Глеб Юрьевич (RU) Смирнов Владимир Викторович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Курганский государственный университет" (RU)
Реферат

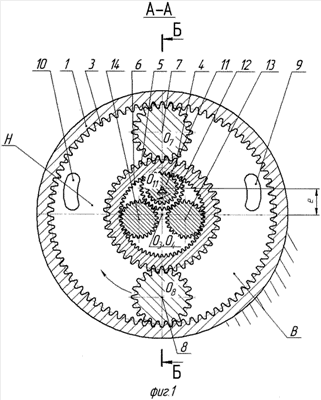

Изобретение относится к гидромашинам объемного вытеснения с вращающимися рабочими органами. Роторная гидромашина содержит статор 1 с внутренними зубьями 3, ротор 4, выполненный в виде втулки, имеющей наружные и внутренние зубья 5 и 6, совершающий планетарное движение относительно статора 1, два сателлита 7, 8, взаимодействующие с наружными зубьями 5 ротора и статором 1, ведущий вал 11, ось которого смещена относительно оси статора 1, неподвижную шестерню 12 с внешними зубьями, соосную ведущему валу 11 и жестко связанную со статором 1. Гидромашина содержит две плавающие паразитные шестерни, взаимодействующие с неподвижной шестерней 12 и внутренними зубьями 6 ротора, а также шестерню, жестко закрепленную на ведущем валу 11, взаимодействующую с внутренними зубьями 6 ротора. Неподвижная шестерня 12 состоит из двух отдельных зубчатых венцов, закрепленных на торцовых крышках статора 1. Ведущий вал 11 проходит внутри полой неподвижной шестерни 12. Ведущая шестерня выполнена заодно с валом 11 и имеет диаметр вершин, меньший диаметра впадин неподвижной шестерни 12. Изобретение направлено на создание роторной гидромашины, имеющей большой полезный объем и высокую производительность. 2 з.п. ф-лы, 4 ил.
