БАШТА Т.М. Объемные насосы и гидравлические двигатели гидросистем. - М.: Машиностроение, 1974, с.352, рис.136. RU 2294436 С1, 27.02.2007. JP 10184560 А, 14.07.1998. GB 1269643 А, 06.04.1972. US 3087436 А, 30.04.1963.
Имя заявителя:
Открытое акционерное общество "Научно-производственное объединение "Сатурн" (ОАО "НПО "Сатурн") (RU)
Изобретатели:
Голубов Александр Николаевич (RU) Семенов Вадим Георгиевич (RU) Фомин Вячеслав Николаевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственное объединение "Сатурн" (ОАО "НПО "Сатурн") (RU)
Реферат

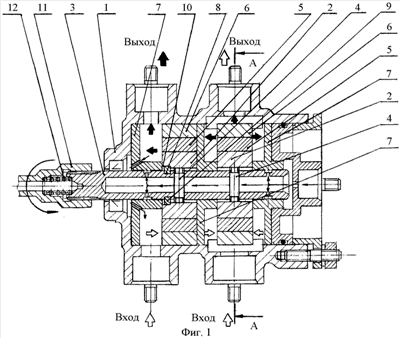

Осевой героторный насос относится к области авиадвигателестроения и, в частности, к маслонасосам системы смазки авиационного газотурбинного двигателя. Осевой героторный насос содержит приводной вал 3, установленную на нем по меньшей мере одну пару эксцентрично расположенных шестерен 2 и 5, размещенные по их торцам диски 7, элементы осевой фиксации вала и приводную рессору 11 вала 3. Последний установлен в опорных отверстиях, выполненных в дисках 7, а элементы фиксации вала выполнены в виде стопорного кольца 9, установленного в кольцевой проточке 8, размещенной на наружной поверхности вала 3 между внутренней шестерней 2 и одним из дисков 7, и заведенного в кольцевой паз 10, выполненный в торце внутренней шестерни 2, контактирующей с этим диском 7. Глубина паза 10 больше толщины стопорного кольца 9. Последнее может быть выполнено разрезным. Изобретение позволит сократить количество трущихся пар в элементах осевой фиксации вала и свести к минимуму амплитуду перемещения вала. В результате уменьшается износ в элементах осевой фиксации вала и повышается надежность работы героторного насоса. Изобретение также упрощает конструкцию насоса, уменьшает его габариты и массу. 2 н. и 1 з.п. ф-лы, 4 ил.
