БИРЮКОВ Б.Н. Роторно-поршневые гидравлические машины, с.42, рис.31. SU 1563598 А, 07.05.1990. SU 1255717 А, 07.09.1986. US 3883276 А, 13.05.1975. JP 59221489 А, 13.12.1984.
Имя заявителя:
Власенков Владислав Анатольевич (RU)
Изобретатели:
Власенков Владислав Анатольевич (RU)
Патентообладатели:
Власенков Владислав Анатольевич (RU)
Реферат

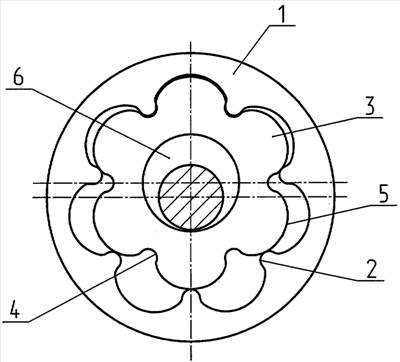

Изобретение относится к области машиностроения и предназначено, в частности, для непрерывного преобразования энергии жидкого рабочего тела в механическую энергию и наоборот, так как может выполнять функции как насоса, так и двигателя. Роторно-поршневая гидромашина выполнена по эпитрохоидной схеме с внешней огибающей и содержит ротор 3 с выступами 5 и впадинами 4 и корпус 1 с выступами 2. Выступы 2 корпуса 1 выполнены цилиндрическими, которые входят в зацепление с впадинами 4 ротора 3, а выступы 5 ротора 3 - не касающимися цилиндрических выступов 2 на корпусе 1 с образованием минимально возможного зазора. Изобретение направлено на упрощение конструкции и повышение коэффициента полезного действия путем уменьшения механических потерь. 1 ил.
