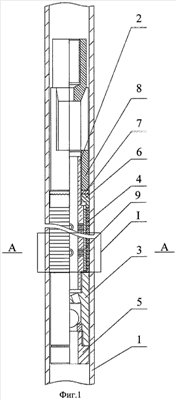

Изобретение относится к области гидромашиностроения, в частности к скважинным штанговым насосам, предназначенным для добычи жидкости из скважин, и может быть использовано в нефтегазодобывающей отрасли. Скважинный штанговый насос содержит цилиндр со всасывающим клапаном, установленный в цилиндре с возможностью возвратно-поступательного движения полый плунжер с нагнетательным клапаном, и уплотнительное устройство, размещенное между цилиндром и плунжером. Уплотнительное устройство включает набор разрезных колец, установленных на корпусе плунжера и ограниченных от осевого смещения. Плунжер содержит гильзы с поршнями, предназначенные для восприятия силы давления столба жидкости в полости плунжера и передаче усилия на разрезные кольца, ограниченные сверху регулировочной гайкой, момент затяжки которой определяет силу реакции разрезных колец на стенки цилиндра. Улучшены технико-экономические показатели скважин, оборудованных этими скважинными насосами. 3 ил.
