СТЕНД ДЛЯ ИСПЫТАНИЙ ГИДРАВЛИЧЕСКИХ ЗАБОЙНЫХ ДВИГАТЕЛЕЙ

Номер публикации патента: 2460055

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010152126/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01M015/00   F01C001/107   F04B051/00   E21B004/02
Аналоги изобретения: RU 2325556 C1, 27.05.2008. RU 2229581 C1, 27.05.2004. RU 2234691 C1, 20.08.2004. RU 37212 U1, 10.04.2004. CA 2236568 A, 05.11.1998. FR 2613767 A, 14.10.1988.

Имя заявителя: Общество с ограниченной ответственностью "Фирма "Радиус-Сервис" (RU)
Изобретатели: Андоскин Владимир Николаевич (RU)
Кобелев Константин Анатольевич (RU)
Тимофеев Владимир Иванович (RU)
Рыжов Александр Борисович (RU)
Патентообладатели: Общество с ограниченной ответственностью "Фирма "Радиус-Сервис" (RU)

Реферат

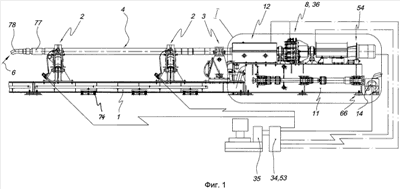

Изобретение относится к области нефтегазового машиностроения, а именно к оборудованию для испытаний гидравлических забойных двигателей. Стенд содержит тормозной вал, установленный в опорах вращения, рычажный корпус с радиально расположенным относительно оси вращения вала рычагом. Вал размещен внутри тормозного устройства 8 и рычажного корпуса с радиально расположенным относительно оси вращения вала рычагом. Тормозное устройство и рычажный корпус с радиально расположенным относительно оси вращения вала рычагом скреплены между собой и размещены между опор вращения вала. Стенд содержит собственный датчик силы с электрическим выходным сигналом, предназначенный для измерения тангенциальной силы от действия вращающего момента вала двигателя, установленный между радиально расположенным относительно оси вращения вала рычагом и рамой на фиксированном радиальном расстоянии от оси вращения вала. Стенд снабжен устройством 54 для вращения вала, соединенного с валом двигателя. Стенд содержит блок управления 34 с электрическими выходными сигналами параметров двигателя и стенда, соединенный с компьютером 35. Изобретение направлено на уменьшение динамического воздействия на трансмиссию тормозного устройства, повышение точности измерения крутящих моментов гидравлических забойных двигателей с моментом силы на выходном валу в режиме от минимальной до максимальной мощности, повышение надежности работы. 4 з.п. ф-лы, 8 ил., 1 табл.
