WO 2005119063 A1, 15.12.2005. RU 2260712 C1, 20.09.2005. SU 1767220 A1, 07.10.1992. US 3597120 A, 03.08.1971. US 2268898 A, 06.06.1942.
Имя заявителя:
ГАРНИМАН С.А. (UY)
Изобретатели:
ЭЙСИМОНТТ Ян (CH)
Патентообладатели:
ГАРНИМАН С.А. (UY)
Реферат

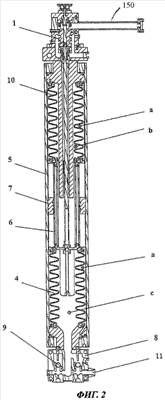

Изобретение относится к области машиностроения и предназначено для перекачивания трудных для перекачивания текучих материалов. Диафрагменная насосная машина с гидравлическим приводом содержит плунжер (6), установленный с возможностью скольжения в средней части внутри цилиндра (5) машины между первой и второй диафрагмами (4, 10) в виде сильфона. Концы плунжера (6) соединены с первой и второй диафрагмами (4, 10) в виде сильфона для образования соответственно первого и второго кольцевых пространств (а), которые независимы друг от друга, так что давление текучей среды в первом кольцевом пространстве (а) не зависит от давления текучей среды во втором кольцевом пространстве (а). Машина может содержать также гидромеханический переключатель для переключения клапана (102) с целью автоматического управления подачей гидравлической текучей среды в гидроцилиндр в заданные моменты рабочего цикла машины. Увеличивается надежность работы сильфона. 8 з.п. ф-лы, 5 ил.
