ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА

Номер публикации патента: 2421628

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009136415/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F03D009/00
Аналоги изобретения: SU 1346848 A1, 07.06.1986. SU 1236151 A1, 02.01.1984. RU 2253040 C1, 27.05.2005. US 4143522 А, 13.03.1979.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный аграрный университет" (RU)
Изобретатели: Петько Виктор Гаврилович (RU)
Фомин Максим Борисович (RU)
Бакирова Галия Рамилевна (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный аграрный университет" (RU)

Реферат

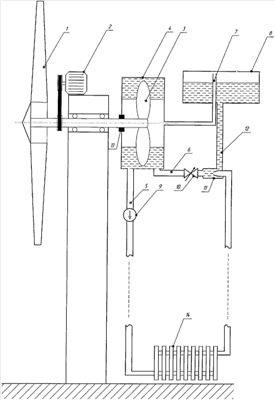

Изобретение относится к ветроэнергетике и касается ветроэнергетических агрегатов с горизонтальной осью вращения. Ветроэнергетическая установка содержит ветроколесо с горизонтальным валом, соединенным с электрогенератором и крыльчаткой, размещенной в баке теплогенератора. Бак теплогенератора соединен с контуром циркуляции рабочей жидкости так, что прямой трубопровод присоединен к внешней части бака, центральная часть которого соединена трубопроводом с расширительной емкостью. На обратном трубопроводе установлен исполнительный орган с приводом от автоматического устройства управления, регулирующий гидравлическое сопротивление контура циркуляции. В контур циркуляции дополнительно введен циркуляционный насос и эжектор, всасывающий трубопровод которого присоединен к нижней части расширительной емкости, установленный по ходу циркуляции до исполнительного органа. Обратный трубопровод контура циркуляции присоединен к внешней части бака теплогенератора, в центральной части которого на валу крыльчатки установлен сальник. Трубопровод, который соединяет центральную часть бака теплогенератора, выведен в верхнюю часть расширительной емкости, а в качестве устройства управления установлен оптимизатор мощности ветроколеса. Изобретение обеспечивает оптимальное использование энергии ветра при любом изменении нагрузки электрогенератора или скорости ветра. 1 ил.
