Имя заявителя:
Гусак Станислав Иванович (UA), Ганзелинский Сергей Николаевич (UA)
Изобретатели:
Гусак Станислав Иванович (UA) Ганзелинский Сергей Николаевич (UA)
Патентообладатели:
Гусак Станислав Иванович (UA) Ганзелинский Сергей Николаевич (UA)
Реферат

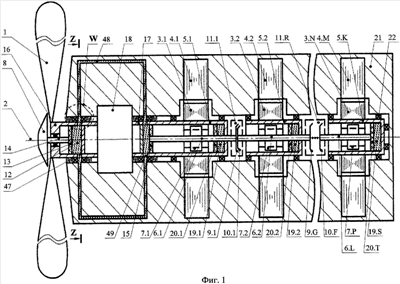

Ветроэнергетическая установка содержит, по крайней мере, два электрогенератора, при этом первый и, по крайней мере, второй роторы указанных электрогенераторов закреплены на валу, который выполнен разделенным на части по числу соответственно закрепленных на них роторов. Первая часть вала соединена с ветроколесом для вращения первого и, по крайней мере, второго роторов. Части вала первого и, по крайней мере, второго роторов соединены посредством ведущих и ведомых полумуфт муфт зацепления/расцепления. Установка содержит датчик давления ветрового потока для последовательного подключения к вращению первого и, по крайней мере, второго роторов. Вал, с первой части и по предпоследнюю, выполнен полым. В указанных полых частях вала соответственно расположены штоки, которые посредством средств зацепления взаимодействуют соответственно с указанными частями вала с возможностью осевого упругого смещения указанных штоков. Шток первой части вала соединен с датчиком давления ветрового потока с возможностью их совместного упругого осевого смещения. Соединение частей вала первого и, по крайней мере, второго роторов посредством ведущих и ведомых полумуфт муфт зацепления/расцепления выполнено через соответствующие штоки в указанных частях вала. Изобретение позволяет повысить отбор мощности ветрового потока и соответственно повысить выработку электроэнергии при повышении давления ветрового потока. 3 н. и 20 з.п. ф-лы, 16 ил.
