УСТРОЙСТВО ВПРЫСКА ТЕКУЧЕЙ СРЕДЫ

Номер публикации патента: 2471084

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011115004/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02M047/04   F02M045/08   F02M051/06
Аналоги изобретения: US 2008210773 А1, 04.09.2008. RU 20933 U1, 10.12.2001. RU 18743 U1, 10.07.2001. US 2009014554 A1, 15.01.2009. FR 2832189 A1, 16.05.2003.

Имя заявителя: РЕНО с.а.с. (FR)
Изобретатели: АНЬРЭ Андре (FR)
МАЛЕК Надим (FR)
ЛЕВЕН Лоран (FR)
Патентообладатели: РЕНО с.а.с. (FR)
Приоритетные данные: 16.09.2008 FR 0856218

Реферат

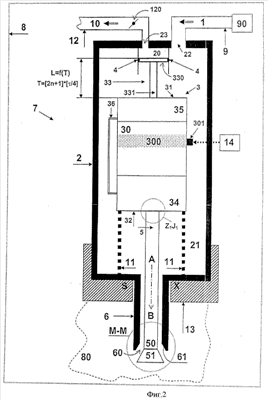

Изобретение относится к устройству впрыска текучей среды под давлением, например топлива, в частности, для двигателя внутреннего сгорания (ДВС). Устройство впрыска текучей среды (7) содержит корпус (2) и рабочий элемент (3). Корпус (2) содержит по меньшей мере одну осевую полость (20), заполненную текучей средой (1) под давлением. Полость (20) открывается во внутреннее пространство (21) корпуса (2). Рабочий элемент (3) содержит электроактивную часть (30), первую (31) и вторую (32) фронтальные стороны. Первая фронтальная сторона (31) продолжена проникающим элементом (33). Проникающий элемент (33) содержит поршень (330), заходящий в полость (20) и обеспечивающий гидравлическую связь между рабочим элементом (3) и корпусом (2). Рабочий элемент (3) приводится в состояние вибрации средством возбуждения электроактивной части (30) с заданным периодом . Длина (L) проникающего элемента (33) выбрана такой, что время (Т) распространения проходящих вдоль этой длины (L) акустических волн соответствует уравнению Т=[2n+1]×[/4], где n является коэффициентом-множителем и представляет собой целое положительное число. Технический результат заключается в повышении герметичности гидравлической связи между возвратно-поступательно перемещающимся поршнем (330) и осевой полостью(20). 2 н. и 13 з.п. ф-лы, 11 ил.
