ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

Номер публикации патента: 2163688

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99107769/06		Получить полное описание патента

Реферат

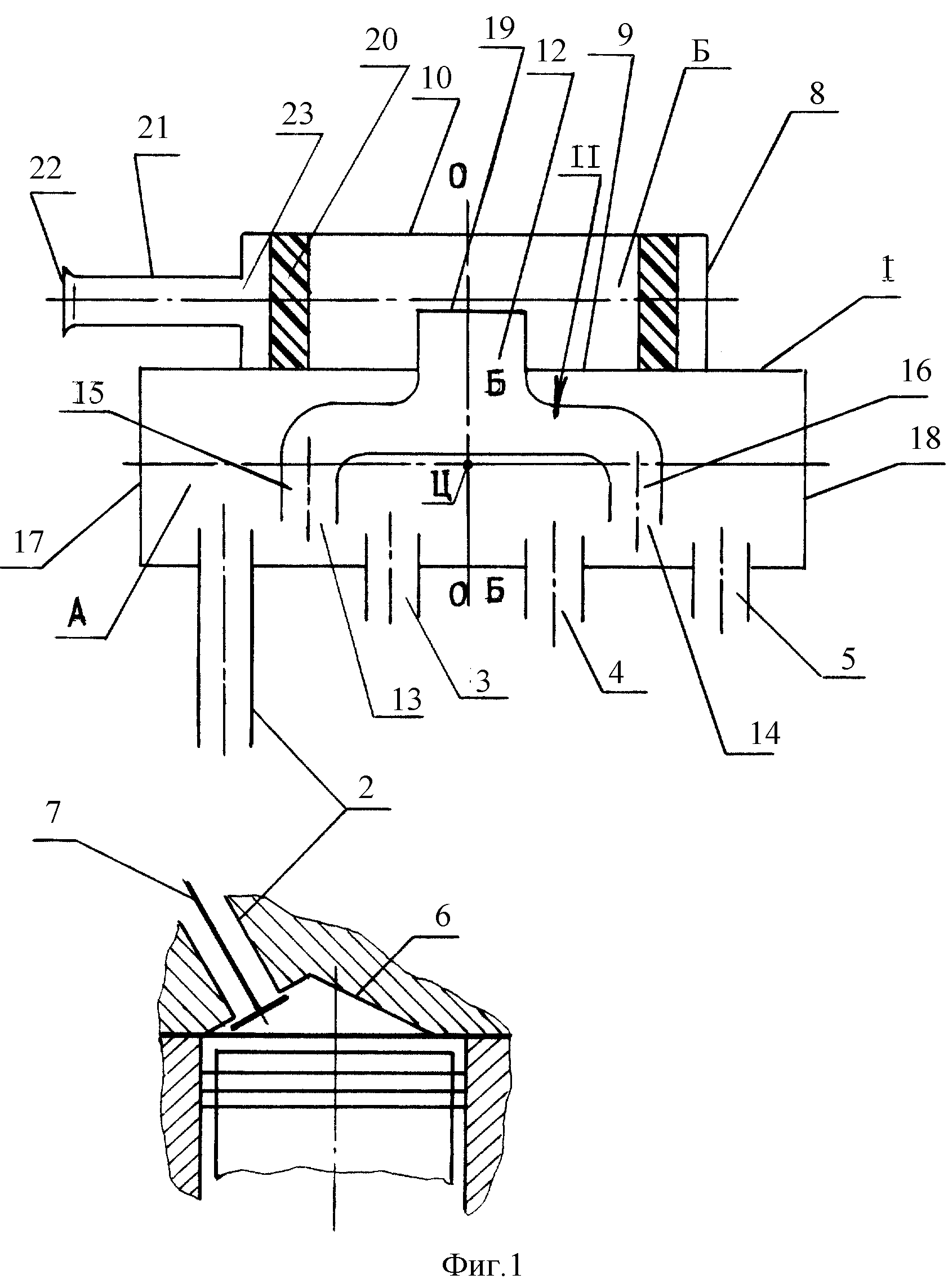

В двигателе, содержащем впускное устройство, состоящее из ресивера с отдельными впускными патрубками, которые соединяются с головкой цилиндра и сообщаются с отдельными цилиндрами посредством впускных клапанов, и воздухоочистителя, корпус которого, снабжен входным окном для воздухозаборного патрубка и имеет форму кругового цилиндра, ограниченного днищем и крышкой, причем полости ресивера и воздухоочистителя сообщаются посредством разветвленного воздухопровода, последний выполнен в виде тройника, средний патрубок которого закреплен на боковой стенке ресивера и днище воздухоочистителя, причем ось среднего патрубка совпадает с осью цилиндра корпуса воздухоочистителя, а его свободный срез расположен на расстоянии H/2 - 0,3d от поверхности днища, при этом свободные срезы боковых патрубков тройника размещены в полости ресивера, корпус которого имеет форму кругового цилиндра, ограниченного торцевыми стенками, симметрично нормальной плоскости его поперечного сечения, проходящей через центр тяжести объема ресивера и на расстоянии (0,58 - 0,68) R от его боковой стенки, где R - радиус кругового цилиндра корпуса ресивера, Н - высота корпуса воздухоочистителя, d - диаметр свободного среза среднего патрубка. Изобретение позволяет создать компактную конструкцию впускного устройства двигателя с повышенной акустической эффективностью в виде агрегатированного модуля ресивера и воздухоочистителя. 2 з.п. ф-лы, 9 ил.
