| ПРЯМОТОЧНО - ЭЖЕКТОРНЫЙ РАКЕТОНОСИТЕЛЬ |  |
Номер публикации патента: 2181849 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F02K007/10 F42B015/00 | | Аналоги изобретения: | RU 2150598 С1, 10.06.2000. ОРЛОВ Б.В. и др. ОСНОВЫ ПРОЕКТИРОВАНИЯ РАКЕТНО-ПРЯМОТОЧНЫХ ДВИГАТЕЛЕЙ.-М.: МАШИНОСТРОЕНИЕ, 1967, с.14. US 3049876, 21.08.1962. US 3921391, 25.11.1975. FR 2049665, 26.03.1971. GB 1303123, 17.01.1973. |
| Имя заявителя: | Орловский государственный технический университет | | Изобретатели: | Земляков Н.В. | | Патентообладатели: | Орловский государственный технический университет |
Реферат | |

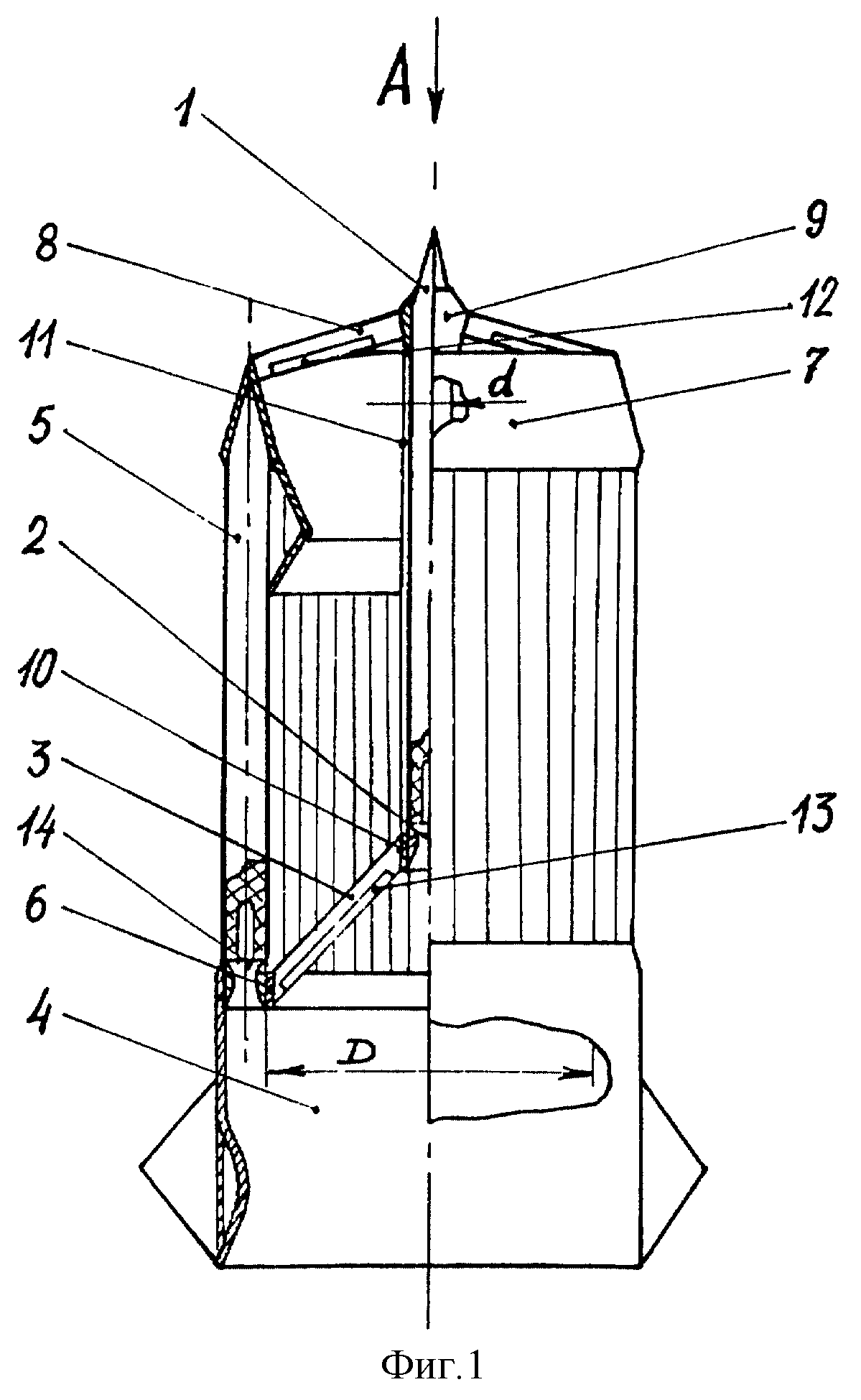

Изобретение относится к области тактических реактивных боеприпасов. Прямоточно-эжекторный ракетоноситель содержит центральную ракету со средствами управления, вокруг которой в хвостовой части на пилонах размещена трубчатая камера дожигания. По внутреннему периметру камеры с образованием трубчатой полости размещены периферийные ракеты, на головные части которых установлен полый кольцевой конус в виде соединенных по одному диаметру наружного и внутреннего колец. Внутреннее кольцо соединено верхними пилонами с центральной ракетой, хвостовая часть которой размещена в установочном гнезде, соединенном с нижними пилонами. Внутреннее кольцо выполнено в виде последовательно и плавно соединенных между собой конфузора, узкой горловины и конического диффузора. При равенстве диаметров корпусов ракет число периферийных ракет составляет от 7 до 25, а отношение диаметра прямоточного канала к диаметру центральной ракеты - от 1,2 до 6,4. Изобретение позволяет снизить аэродинамическое сопротивление ракетоносителя при сверхзвуковых скоростях полета и повысить кучность стрельбы. 13 ил.
|
