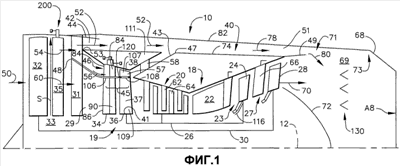

ТУРБОВЕНТИЛЯТОРНЫЙ ГАЗОТУРБИННЫЙ ДВИГАТЕЛЬ С РЕГУЛИРУЕМЫМИ ВЕНТИЛЯТОРНЫМИ ВЫХОДНЫМИ НАПРАВЛЯЮЩИМИ ЛОПАТКАМИ (ВАРИАНТЫ)

Номер публикации патента: 2435057

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2006134493/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K003/06
Аналоги изобретения: US 3867813 А, 25.02.1975. US 5806303 А, 15.09.1998. GB 1313841 A, 18.01.1983. US 5404713 A, 11.04.1995. RU 2140001 C1, 20.10.1999. RU 2030644 C1, 10.03.1995.

Имя заявителя: ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Изобретатели: ВУД Питер Джон (US)
ЗЕНОН Руби Ласандра (US)
ЛАЧАПЕЛЛЕ Доналд Джордж (US)
МИЛКЕ Марк Джозеф (US)
ГРАНТ Карл (US)
Патентообладатели: ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Приоритетные данные: 29.11.2005 US 11/290,247

Реферат


Турбовентиляторный газотурбинный двигатель содержит секцию переднего вентилятора, включающую в себя, по меньшей мере, один ряд отстоящих по периферии передних в продольном направлении лопаток ротора вентилятора, двигатель основного контура, расположенный сзади и ниже по потоку секции переднего вентилятора, обводной канал вентиляторов и выхлопной канал. Двигатель основного контура включает в себя последовательно расположенные ниже по потоку ведомый вентилятор, компрессор, камеру сгорания и турбину высокого давления, соединенную с возможностью привода с компрессором посредством вала двигателя основного контура. Обводной канал вентиляторов расположен ниже по потоку секции переднего вентилятора и находится радиально снаружи двигателя основного контура. Радиально внешний вход обводного канала вентиляторов расположен в продольном направлении между секцией переднего вентилятора и ведомым вентилятором основного контура. Выхлопной канал расположен по потоку ниже двигателя основного контура и сообщается с ним по текучей среде. Выход обводного канала вентиляторов расположен в продольном направлении сзади и ниже по потоку от радиально внешнего входа. Секция переднего вентилятора имеет единственную ступень регулируемых вентиляторных направляющих лопаток. Вентиляторные направляющие лопатки являются регулируемыми вентиляторными выходными направляющими лопатками и расположены ниже по потоку передних лопаток ротора вентилятора и вблизи них. Изобретение направлено на расширение диапазонов работы двигателя без запирания потока, а также на уменьшение массы и фронтальной поверхности на входе вентилятора двигателя. 2 н. и 7 з.п. ф-лы, 6 ил.
