RU 2305789 С2, 10.09.2007. RU 2204043 С2, 10.06.2003. US 3677012 А, 18.07.1972. US 2405919 А, 13.08.1946. FR 1447734 А, 29.07.1966. US 3348379 А, 24.10.1967.
Имя заявителя:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Изобретатели:
Кузнецов Валерий Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Реферат

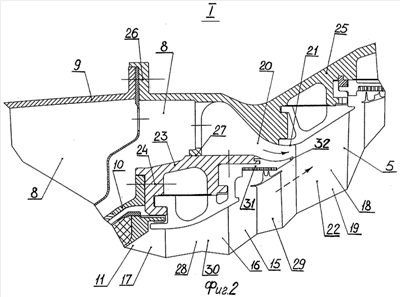

Изобретение относится к газотурбинным установкам, выполненным на основе конвертированного авиационного двухконтурного двигателя. Газотурбинная установка выполнена с компрессором низкого давления на входе и силовой газовой турбиной для привода полезной нагрузки на выходе, а также каналами наружного и внутреннего контуров. Силовая турбина дополнительно соединена валом с компрессором низкого давления. Проточная часть первых ступеней силовой турбины на входе соединена с каналом внутреннего контура, а последующих ступеней - с каналами наружного и внутреннего контуров. Проточная часть последующих ступеней соединена с каналом наружного контура по периферии на входе в сопловую лопатку с помощью кольцевого канала, на выходе выполненного сужающимся. Наружный корпус первых ступеней силовой турбины соединен с наружным корпусом внутреннего контура. Наружный корпус последующих ступеней - с наружным корпусом канала наружного контура. Наружные корпусы первых и последующих ступеней зафиксированы между собой в радиальном направлении с возможностью взаимного осевого перемещения. Количество первых ступеней силовой турбины равно 12, а количество последующих ступеней силовой турбины равно 2-4. Изобретение направлено на повышение надежности и к.п.д. установки за счет исключения термических деформаций сопловых и рабочих лопаток, наружных корпусов каналов наружного и внутреннего контуров, а также снижение стоимости за счет уменьшения количества ступеней силовой турбины. 2 ил.
