СПОСОБ ПОВОРОТА ГАЗОВОГО ПОТОКА В ОТКЛОНЯЮЩИХ РЕШЕТКАХ РЕВЕРСИВНОГО УСТРОЙСТВА ГАЗОТУРБИННОГО ДВИГАТЕЛЯ

Номер публикации патента: 2443892

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010126286/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K001/56
Аналоги изобретения: RU 2331781 С2, 20.08.2008. US 4823547 А, 25.04.1989. ЕР 1004766 A1, 31.05.2000. RU 2150595 C1, 10.06.2000. WO 2009112749 A2, 17.09.2009. US 2004159091 A1, 19.08.2004.

Имя заявителя: Федеральное государственное унитарное предприятие Государственный научно-исследовательский институт гражданской авиации (ГосНИИ ГА) (RU)
Изобретатели: Комов Алексей Алексеевич (RU)
Коцюбинский Сергей Вадимович (RU)
Патентообладатели: Федеральное государственное унитарное предприятие Государственный научно-исследовательский институт гражданской авиации (ГосНИИ ГА) (RU)

Реферат

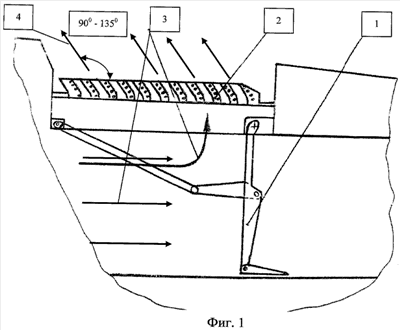

Изобретение относится к авиации, в частности к способу создания обратной тяги авиационного газотурбинного двигателя. Способ поворота газового потока заключается в том, что выбирают необходимый угол поворота реверсивной струи в реверсивном устройстве относительно продольной оси двигателя в пределах =90°135°. Затем по выбранному углу поворота определяют углы установки передних и задних кромок лопаток отклоняющей решетки при заданной кривизне лопаток. После этого "рассекают" отклоняющую решетку реверсивного устройства цилиндрической поверхностью, проходящей через лопатки отклоняющей решетки и расположенной концентрично относительно оси двигателя. После этого сдвигают лопатки образовавшейся внутренней отклоняющей решетки относительно лопаток наружной отклоняющей решетки вдоль оси двигателя по потоку на расстояние, меньшее, чем шаг лопаток. Углы установки выходных кромок лопаток внутренней отклоняющей решетки выбирают равным углам установки входных кромок лопаток внешней отклоняющей решетки. Изобретение позволяет повысить эффективность работы реверсивного устройства за счет улучшения обтекания лопаток отклоняющих решеток газовым потоком. 3 ил.
