Федеральное государственное образовательное учреждение высшего профессионального образования "Саратовский государственный аграрный университет имени Н.И. Вавилова" (RU)
Изобретатели:
Горшков Валерий Николаевич (RU) Хохлов Александр Владимирович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Саратовский государственный аграрный университет имени Н.И. Вавилова" (RU)
Реферат

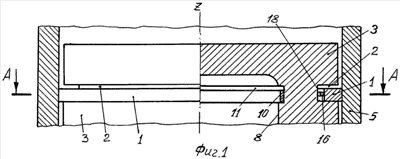

Изобретение относится к машиностроению. Поршневое кольцо 1 получает дополнительное радиальное давление от отдельных предварительно сжатых пар цилиндрических пружин 6, установленных в соответствующих парах цилиндрических отверстий 7, выполненных в поршне 3 с его внутренней окружной поверхности 8. Торцы 9 цилиндрических пружин 6 подпираются запорным кольцом 10, а противоположные торцы 12 упираются в радиальном направлении через подвижные шайбы 13 и концы 15 дугообразных проволок 16 - в поршневое кольцо 1. При этом размещение упругой части радиального расширителя - цилиндрических пружин 6 в цилиндрических отверстиях 7, выполненных в поршне 3 со стороны его внутренней окружной поверхности 8, позволяет полностью устранить воздействие на упругую часть радиального расширителя раскаленных газов и высокой температуры самого поршня 3. Изобретение обеспечивает увеличение надежности работы ДВС. 3 ил.
