УСТРОЙСТВО РЕГУЛИРОВАНИЯ ОБОРОТОВ ХОЛОСТОГО ХОДА В ДВИГАТЕЛЕ | |
Номер публикации патента: 2178095 | |
Редакция МПК: | 7 | Основные коды МПК: | F02M023/04 F02D033/02 | Аналоги изобретения: | DE 3328960 A1, 21.02.1985. SU 440000 A, 17.04.1975. SU 1255728 A1, 07.09.1986. DE 4216788 A1, 25.11.1993. JP 6050196 А, 22.02.1994. DE 3733623 A1, 13.04.1989. JP 61268840 A, 28.11.1986. |
Имя заявителя: | Открытое акционерное общество "АВТОВАЗ" | Изобретатели: | Кузнецов Д.В. | Патентообладатели: | Открытое акционерное общество "АВТОВАЗ" |
Реферат | |

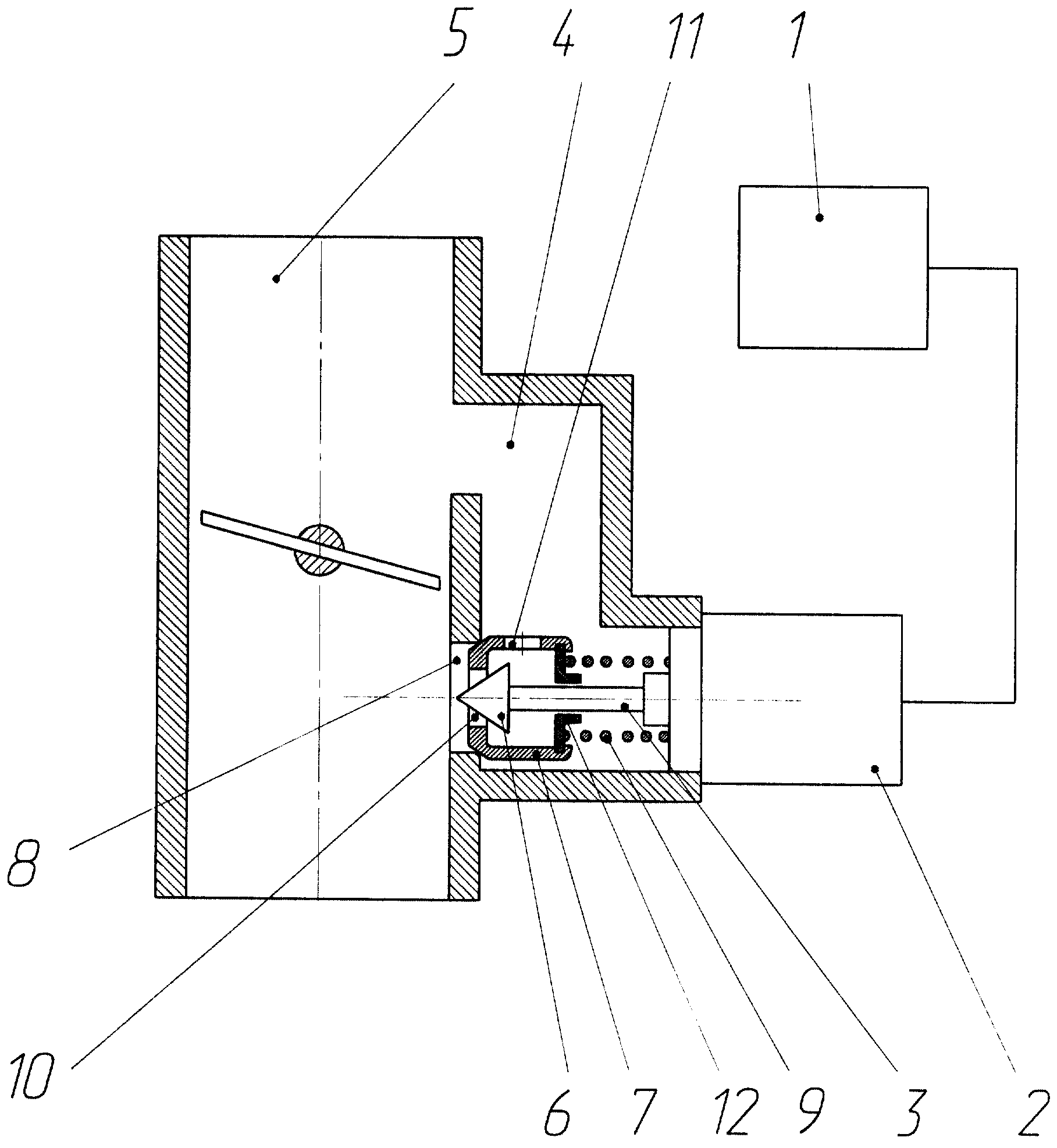

Изобретение относится к двигателестроению, в частности к устройствам регулирования оборотов холостого хода автомобильных двигателей внутреннего сгорания. Изобретение позволяет улучшить эксплуатационные свойства двигателя во время работы на холостом ходу. Устройство содержит клапанный механизм, установленный в байпасном канале корпуса дроссельной заслонки и состоящий из электропривода. На штоке электропривода установлен клапан, закрывающий отверстие, выполненное в центре запорного элемента, закрытого посредством пружины, запорный элемент выполнен в виде полого цилиндра, имеющего отверстие для клапана и хотя бы одно отверстие в боковой стенке для прохода воздуха. В момент включения дополнительной нагрузки, а также в режиме запуска и прогрева двигателя электропривод по команде блока управления открывает клапан так, чтобы он открылся полностью и, воздействуя на шайбу и преодолев сопротивление пружины, открыл запорный элемент для подачи к двигателю дополнительного количества воздуха, поступающего через отверстие байпасного канала корпуса дроссельной заслонки. 1 з. п. ф-лы, 1 ил.
|
