Имя заявителя:
Афанасьев Сергей Николаевич (RU)
Изобретатели:
Афанасьев Сергей Николаевич (RU)
Патентообладатели:
Афанасьев Сергей Николаевич (RU)
Реферат

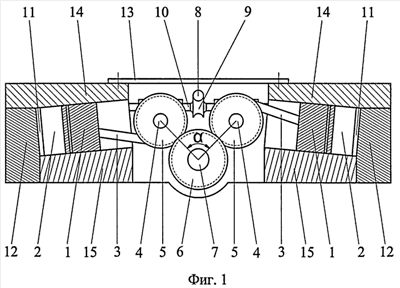

Изобретение относится к машиностроению и может быть использовано при создании поршневых двигателей внутреннего сгорания (ДВС), использующих в качестве топлива бензин и/или дизельное топливо. ДВС с изменяемой степенью сжатия содержит, по меньшей мере, одну пару цилиндров (2), поршни которых посредством своих шатунов (3) кинематически связаны соответственно с двумя коленчатыми валами (4). Каждый коленчатый вал (4) посредством зубчатого зацепления связан с валом отбора мощности (7). Вал управления (8) механически связан с силовыми валами (10) посредством червячных передач. Силовые валы (10) связаны с коленчатыми валами (4) с возможностью их перемещения. Коленчатые валы (4) соединены друг с другом силовыми тягами. Силовые тяги расположены V-образно и установлены с возможностью вращения вокруг оси вала отбора мощности (7). Установка силовых тяг обеспечивает синхронное перемещение на равные расстояния коленчатых валов (4) и симметричное изменение объема камер сгорания (11). Камеры сгорания (11) соединены с цилиндрами (2). Возможность перемещения коленчатых валов (4) может быть обеспечена установкой опор гаечного типа (20) на силовых валах (10) при помощи правого и левого резьбовых соединений. На торцах силовых валов (10) могут быть установлены шаровые упоры (22) для передачи нагрузки на корпус двигателя. Технический результат заключается в создании конструкции ДВС, позволяющей изменять положение коленчатого вала для регулирования степени сжатия. 2 з.п. ф-лы, 3 ил.
