ТЕПЛОПЕРЕДАЮЩАЯ СИСТЕМА ДЛЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ

Номер публикации патента: 2449143

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007132750/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02C007/047
Аналоги изобретения: US 2005/0050877 А1, 10.03.2005. US 2005/0023412 A1, 03.02.2005. US 6027078 A, 22.02.2002. US 5878808 A, 09.03.1999. RU 2203432 C2, 27.04.2003. RU 2130404 C1, 20.05.1999.

Имя заявителя: ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Изобретатели: ВЕНКАТАРАМАНИ Катталайхери Сринивасан (US)
МОНИЗ Томас Ори (US)
СТЕФЕНСОН Джастин П. (US)
БЕЙЛИ Уильям Эндрю (US)
Патентообладатели: ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Приоритетные данные: 31.08.2006 US 11/469,234

Реферат

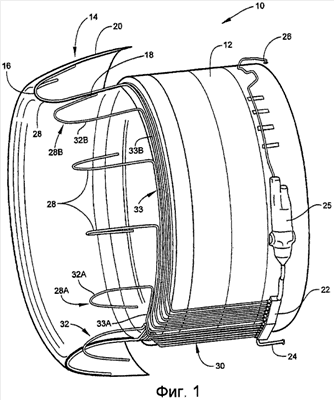

Теплопередающая система для газотурбинного двигателя с обтекателем воздухозаборника содержит кольцевой кожух вентилятора, кольцевой обтекатель воздухозаборника, расположенный спереди кольцевого кожуха вентилятора, теплообменник, имеющий проходящий через него источник тепла и установленный снаружи кольцевого кожуха вентилятора; и множество тепловых трубок, каждая из которых проходит между теплообменником и внутренним пространством обтекателя воздухозаборника. Каждая тепловая трубка имеет задний участок, проходящий в осевом направлении, переходный участок, проходящий в круговом направлении и имеющий дугообразную форму. Переходный участок соединяет друг с другом задний участок с передним участком, расположенным вблизи верха обтекателя воздухозаборника. Передний участок проходит внутри обтекателя воздухозаборника, при этом передние участки каждой из множества тепловых трубок расположены внутри обтекателя воздухозаборника по окружности. Изобретение направлено на повышение экономичности за счет использования сбросной теплоты масла смазки, уменьшение веса. 8 з.п. ф-лы, 11 ил.
