RU 2266415 C1, 20.12.2005. SU 1746011 A1, 07.07.1992. RU 2344302 C2, 20.01.2009. RU 2004115055 A, 27.10.2005. US 5560195 A, 01.10.1996. EP 1123726 A1, 16.08.2001. WO 03002861 A1, 09.01.2003.
Имя заявителя:
Закрытое акционерное общество "Объединенные газопромышленные технологии "Искра-Авигаз" (ЗАО "Искра-Авигаз") (RU)
Изобретатели:
Пыхтеев Виктор Григорьевич (RU) Федоренко Николай Дмитриевич (RU) Шевченко Алексей Николаевич (UA) Снагощенко Максим Николаевич (UA)
Патентообладатели:
Закрытое акционерное общество "Объединенные газопромышленные технологии "Искра-Авигаз" (ЗАО "Искра-Авигаз") (RU)
Реферат

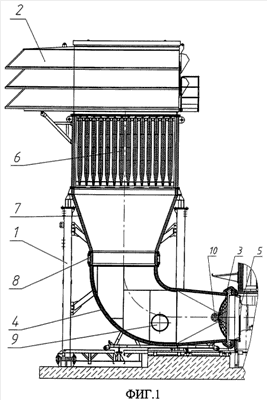

Входной тракт газотурбинного двигателя содержит опору, воздухоочистительное устройство и защитную сетку, размещенную в воздуховоде, выполненном с возможностью поворота рабочей среды в нем на угол 90°. Один конец воздуховода соединен с входным участком газовоздушного тракта газотурбинного двигателя. Входной тракт дополнительно содержит шумоглушитель, расположенный между выходом воздухоочистительного устройства и входом конфузора. Выход конфузора посредством компенсатора связан с входом воздуховода. Воздуховод и конфузор выполнены с возможностью увеличения скорости движения рабочей среды при ее прохождении по входному тракту на величину 3,5Vвых.в/Vвх.к6,5, где Vвых.в - скорость рабочей среды на выходе воздуховода, Vвх.к - скорость рабочей среды на входе в конфузор. Защитная сетка расположена на выходе воздуховода. Достигается повышение надежности, снижение аэродинамического и гидравлического сопротивлений входного тракта при повышении эффективности шумоглушения. 9 з.п. ф-лы, 3 ил.
