ГАЗОТУРБИННЫЙ ДВИГАТЕЛЬ

Номер публикации патента: 2463464

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011111110/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02C005/12
Аналоги изобретения: RU 2393363 А, 27.06.2010. GB 2216956 А, 18.10.1989. GB 753652 А, 25.07.1956. RU 85559 U1, 10.08.2009. FR 999239 A, 29.01.1952. GB 1435687 A, 12.05.1976.

Имя заявителя: Колобанова Галина Николаевна (RU)
Изобретатели: Генералов Николай Петрович (RU)
Патентообладатели: Колобанова Галина Николаевна (RU)

Реферат

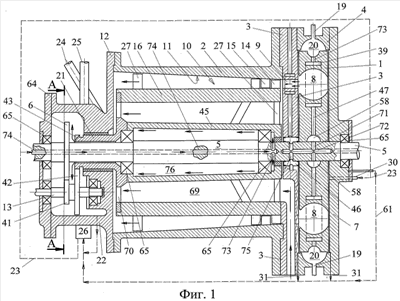

Газотурбинный двигатель содержит расположенные в корпусе ротор с камерами сгорания и турбину. Корпус имеет крышку. Ротор неподвижно соединен с валом двигателя. Турбина опирается на вал с возможностью ее свободного вращения вокруг вала и установлена в корпусе турбины. Ротор установлен в корпусе ротора. Корпуса ротора и турбины жестко соединены друг с другом. Камеры сгорания ротора расположены по окружности ротора и каждая из них имеет на одной стороне отверстие для подачи в нее рабочей смеси, а на другой стороне - сопло. Между ротором и турбиной установлен жестко соединенный с корпусом турбины и корпусом ротора разделительный диск с окнами. Каждое из окон образует канал, сообщающий камеры сгорания ротора с рабочей полостью турбины. Турбина содержит расположенный вокруг вала барабан и расположенную в барабане полую опору, которая жестко связана с барабаном и установлена на подшипниках на валу двигателя с возможностью ее вращения вокруг вала. Крышка корпуса двигателя имеет удлиненную вдоль вала часть и в ней установлен редуктор. Вал редуктора соединен зубчатой передачей с барабаном посредством зубчатого венца, выполненного на конце хвостовой части крышки барабана. Выходной промежуточный вал редуктора имеет средство для соединения этого вала с масляным насосом и компрессором. Изобретение направлено на повышение надежности двигателя. 2 з.п. ф-лы, 32 ил.
