GB 2140873 A, 05.12.1984. RU 2094636 C1, 27.10.1997. DE 3419560 A1, 28.11.1985. GB 2180053 A, 18.03.1987. EP 0062932 A1, 20.10.1982. US 4751814 A, 21.06.1988.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Изобретатели:
Ведешкин Георгий Константинович (RU) Фаворский Олег Николаевич (RU) Князев Александр Николаевич (RU) Скибин Владимир Алексеевич (RU) Назаренко Юрий Борисович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Реферат

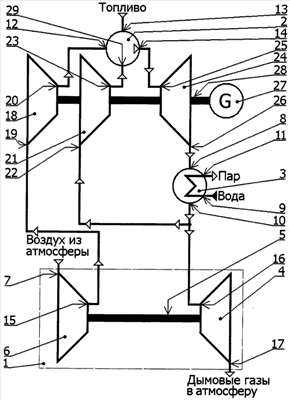

Парогенерирующая установка содержит агрегат наддува, горелочное устройство и парогенератор. Агрегат наддува состоит из газовой турбины и сопряженного с ней через силовую передачу, например вала, воздушного компрессора. Вход компрессора соединен с атмосферой. Парогенератор имеет каналы горячего и холодного теплоносителей соответственно с входами и выходами. Горелочное устройство снабжено входами для подачи воздуха, топлива и выходом горячего газа. Выход компрессора агрегата наддува соединен с входом для подачи воздуха горелочного устройства. Вход газовой турбины агрегата наддува соединен с выходом горелочного устройства через канал горячего теплоносителя парогенератора, а выход турбины - с атмосферой. Вход канала холодного теплоносителя парогенератора соединен с источником нагреваемой среды, а выход канала - с приемником нагреваемой среды. Установка дополнительно содержит воздушный дожимной компрессор, компрессор балластного газа, вторую газовую турбину, соответственно все с входами и выходами, и полезную нагрузку, например электрогенератор. Воздушный дожимной компрессор, компрессор балластного газа, вторая газовая турбина и электрогенератор установлены на одном валу. Выход воздушного компрессора агрегата наддува соединен с входом горелочного устройства через воздушный дожимной компрессор. Вход канала горячего теплоносителя парогенератора соединен с выходом горячего газа горелочного устройства через вторую газовую турбину. Выход канала горячего теплоносителя парогенератора дополнительно соединен с входом в горелочное устройство через компрессор балластного газа. Изобретение позволяет повысить КПД и ресурс работы установки, снизить ее габариты, материалоемкость и стоимость, уменьшить количество окислов азота, образующихся при работе. 1 ил.
