US 3672465 A, 27.06.1972. GB 1432048 А, 14.04.1976. RU 2151889 C1, 27.06.2000. SU 1137223 A, 30.01.1985. SU 1453061 А1, 23.01.1989. SU 985344 A, 30.12.1982.
Имя заявителя:
Общество с ограниченной ответственностью "Нейт" (RU)
Изобретатели:
Громов Владимир Сергеевич (RU) Зарецкий Яков Владимирович (RU) Серазетдинов Булат Фаатович (RU) Серазетдинов Фаат Шигабутдинович (RU) Коротков Леонид Васильевич (RU) Кривошеев Анатолий Иванович (RU) Тонконог Владимир Григорьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Нейт" (RU)
Реферат

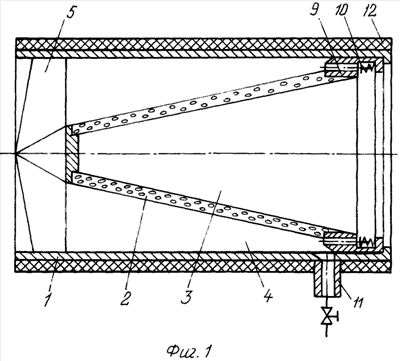

Изобретение относится к области машиностроения, а именно к глушителям шума газовых струй активного типа, может быть использовано в магистралях для транспортировки газа. Глушитель шума (вариант 1) содержит цилиндрический корпус (1), внутри которого установлена проницаемая для газового потока пористая вставка (2) в виде усеченного конуса, малый диаметр которого расположен со стороны входа потока, с образованием центральной полости (3), закрытой со стороны входа потока и открытой со стороны выхода потока. Пористая вставка (2) образует с корпусом кольцевой канал (4), открытый на входе и выходе. На входе канала (4) перед пористой вставкой (2) установлен щелевой лопаточный завихритель (5) для закрутки потока газа. На выходе кольцевого канала (4) установлена проницаемая кольцевая вставка (9), выполненная в виде трубчатых или щелевых каналов, снабженных перепускными клапанами (10), и имеются патрубки (11) отвода отсепарированных из потока газа загрязнений. С наружной стороны корпус (1) имеет шумоглушащее покрытие (12). Приведен другой вариант выполнения глушителя. Такое выполнение позволяет повысить надежность и ресурс работы глушителя. 2 н. и 11 з.п. ф-лы, 2 ил.
