Имя заявителя:
Костюкович Юрий Васильевич (RU)
Изобретатели:
Костюкович Юрий Васильевич (RU)
Патентообладатели:
Костюкович Юрий Васильевич (RU)
Реферат

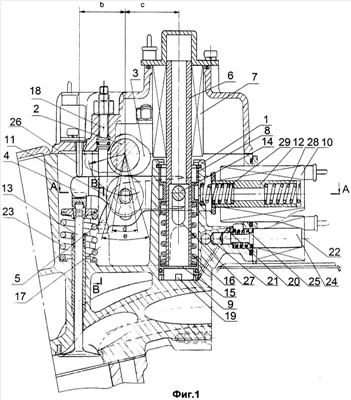

Настоящее изобретение относится к машиностроению, а именно к двигателестроению, и может быть использовано в механизмах газораспределения двигателей внутреннего сгорания (ДВС), в частности, в устройствах для регулирования фаз газораспределения и хода клапана. Устройство управления приводом клапана ДВС содержит распределительный вал (2) с кулачками (3), рычаг-толкатель (4) с подвижной скобой (5), шток-сердечник (6), электромагнит (7) хода клапана, направляющую (8) привода клапана, управляющий гидроцилиндр (9) и управляющий электромагнит (10) регулировки фаз газораспределения. Рычаг-толкатель (4) содержит ролик (11). Ролик (11) кинематически связан с кулачком (3). Подвижная скоба (5) соединена с сердечником (12) управляющего электромагнита (10) регулировки фаз газораспределения. Рычаг-толкатель (4) находится в контакте с клапаном (13) и через ось (14) соединен с направляющей (8) привода клапана. Ось (14) размещена в сквозном пазу штока-сердечника (6). Направляющая (8) привода клапана размещена в управляющем гидроцилиндре (9). Шток-сердечник (6) опирается на поршень (15) управляющего гидроцилиндра (9). Между направляющей (8) привода клапана и штоком-сердечником (6) установлена пружина (16). Технический результат заключается в получении оптимальной скорости воздушной или топливовоздушной смеси в различные моменты такта впуска и в осуществлении оптимального количества впрысков топлива. 5 ил.
