RU 2208682 C1, 20.07.2003. RU 2176736 C1, 10.12.2001. RU 2319016 C2, 10.03.2008. SU 920236 A1, 15.04.1982. GB 1484289 A, 01.09.1977.
Имя заявителя:
Общество с ограниченной ответственностью "Энергосервис" (ООО "Энергосервис") (RU)
Изобретатели:
Хаимов Вячеслав Аркадьевич (RU) Пузырев Евгений Иванович (RU) Воропаев Юрий Александрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Энергосервис" (ООО "Энергосервис") (RU)
Реферат

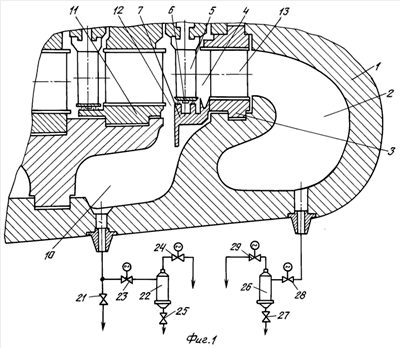

Изобретение относится к области энергетического машиностроения и может быть использовано при проектировании и модернизации цилиндров среднего давления паровых турбин ТЭС, работающих с промежуточным перегревом пара. Цилиндр среднего давления паровой турбины включает корпус с камерой паровпуска, соединенной через сепаратор с полостью меньшего давления, направляющий аппарат первой ступени с расположенными за ним с межвенечным зазором рабочими лопатками, размещенную над бандажом рабочих лопаток обечайку статора с радиальным уплотнением, прикрепленную к направляющему аппарату первой ступени и образующую с корпусом цилиндра кольцевую полость, а с диафрагмой второй ступени - открытый межступенчатый зазор, сообщенный с кольцевой полостью. В обечайке выполнены раздельные кольцевые камеры, расположенные напротив межвенечного зазора первой ступени. Напротив входной кромки бандажа рабочих лопаток этой ступени и над шипами рабочих лопаток между ступенями радиального уплотнения. Раздельные кольцевые камеры сообщены внизу обечайки дренажными каналами с кольцевой полостью корпуса. Выходные сечения дренажных каналов расположены в обечайке со смещением в последовательности, соответствующей положению кольцевых камер в обечайке. К наружной поверхности обечайки у задней торцевой стенки прикреплен кольцевой экран, отделяющий часть кольцевой полости корпуса с выходными сечениями дренажных каналов от части кольцевой полости с открытым межступенчатым зазором между первой и второй ступенями. Также в обечайке могут быть выполнены дополнительные кольцевые камеры, расположенные напротив уплотнительных гребней бандажа рабочих лопаток первой ступени. Достигается уменьшение в первой ступени абразивного износа надбандажного уплотнения и протечки через него, а также повышается надежность рабочего колеса за счет снижения износа шипов рабочих лопаток и тем самым увеличивается ресурс цилиндра среднего давления при наличии в нем абразивных потоков, что в целом улучшает показатели экономичности и надежности турбины при длительной эксплуатации. 1 з.п. ф-лы, 5 ил.
