УСТРОЙСТВО ЗАЩИТЫ ПАРОВОЙ ТУРБИНЫ

Номер публикации патента: 2174180

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000102788/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F01D021/02
Аналоги изобретения: Паровые турбины малой мощности КТЗ./ Под ред. В.И.Кирюхина. - М.: Энергоатомиздат, 1987, с.134, рис.7.1. SU 283235 А, 06.10.1970. RU 2070636 C1, 20.12.1996. RU 2000445 С, 07.09.1993. DE 1933473 A, 12.07.1973. US 4225284 A, 30.09.1980. FR 2393932 A, 05.06.1978.

Имя заявителя: Открытое акционерное общество "Калужский турбинный завод"
Изобретатели: Благовещенский В.В.
Кирюхин В.И.
Лукашенко Ю.Л.
Максимов Ю.А.
Семенов Ю.М.
Циммерман С.Д.
Патентообладатели: Открытое акционерное общество "Калужский турбинный завод"

Реферат

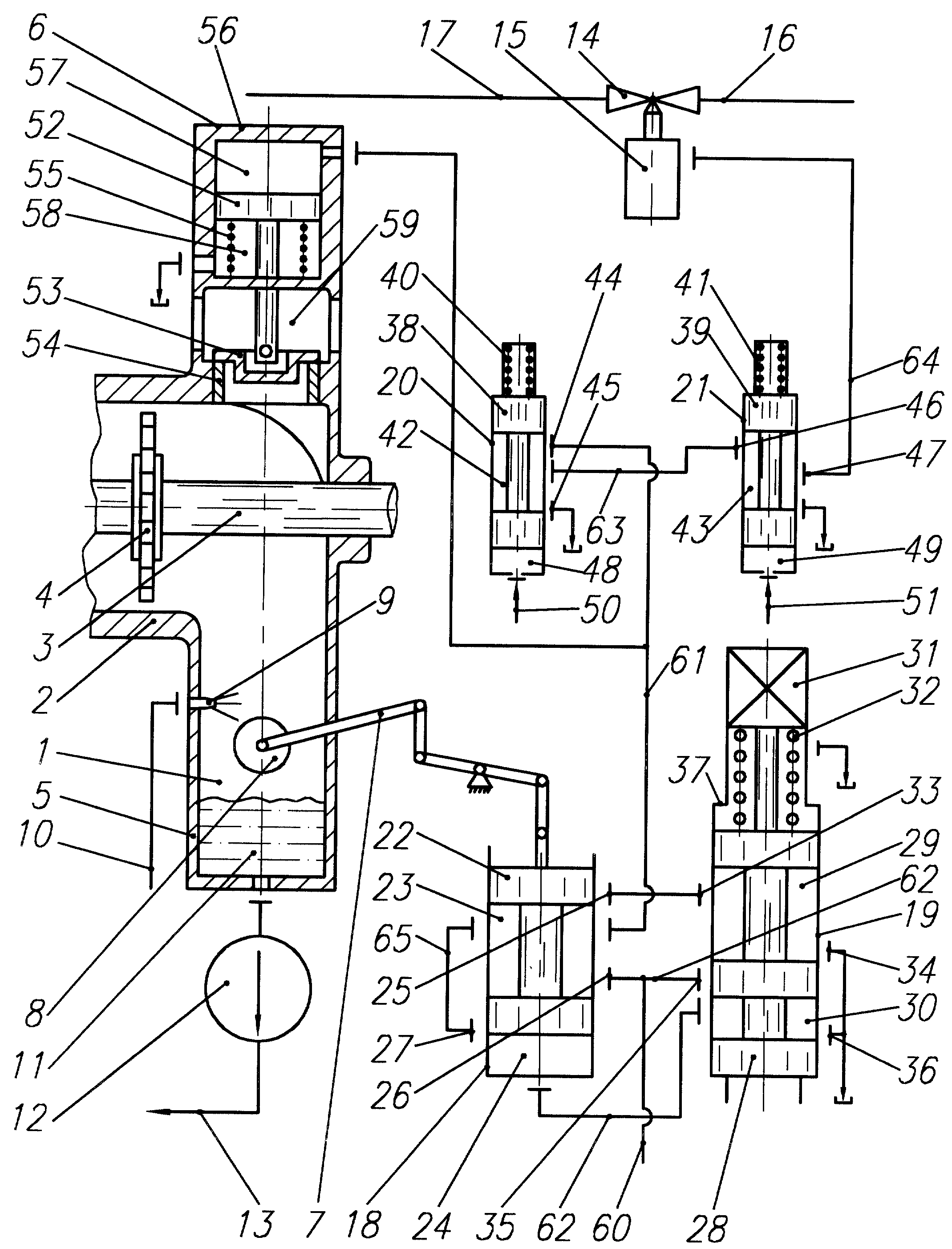

Изобретение предназначено для защиты паровой турбины со смешивающим конденсатором. Устройство содержит стопорный клапан и элементы защиты по предельному отклонению технологических параметров турбины. Через межпоршеньковые полости 42 и 13 привод 15 стопорного клапана 14 по маслопроводу 60 последовательно подключен к источнику масла высокого давления. Устройство снабжено подпружиненным нормально открытым клапаном 6 подрыва вакуума, подключенным через седло 54 с тарелкой 53 к паровому пространству конденсатора и окружающей атмосфере. Устройство снабжено также поплавковым реле уровня конденсата 11 в конденсаторе 1 с управляющим золотником 18 и импульсным золотником 19. Межпоршеньковая полость 23 управляющего золотника 18 включена первой по ходу масла от источника масла высокого давления к приводу 15 стопорного клапана 14. Межпоршеньковая полость 23 подключена также к приводу клапана подрыва вакуума. К маслобаку турбины межпоршеньковая полость 23 подключена через межпоршеньковую полость 29 импульсного золотника 19. Торцевая камера 24 и межпоршеньковая полость 23 соединены маслопроводом 65 и подключены через межпоршеньковую полость 30 к источнику масла высокого давления к маслобаку турбины. По электрическому сигналу электромагнит 31 отключает привод 14 от маслобака турбины и байпасирует подвод к нему масла от источника масла высокого давления. 1 ил.
