GB 2301867 А, 18.12.1996. US 5024580 А, 18.06.1991. US 4979874 А, 25.12.1990. SU 193841 A1, 15.05.1967. GB 2400416 A, 13.10.2004. RU 2117826 C1, 20.08.1998.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
РИБАССЕН Франсуа (FR) РОЛЭН Доминик (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
25.02.2005 FR 05 01922
Реферат

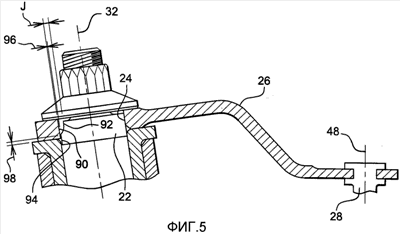

Устройство регулирования лопаток с изменяемым углом установки в турбомашине содержит управляющее кольцо, установленное с возможностью поворота вокруг корпуса турбомашины и соединенное с лопатками с изменяемым углом установки с помощью рычагов. Каждый рычаг имеет на одном своем конце радиальный штифт для соединения с управляющим кольцом, а на другом своем конце отверстие для установки на квадратный хвостовик, выполненный на конце цилиндрического шипа лопатки. Шип лопатки с возможностью вращения направляется в цилиндрическом канале корпуса и имеет ось, которая наклонена относительно оси радиального штыря рычага. Отверстие в рычаге имеет размер в продольном направлении рычага больше, чем размер квадратного хвостовика, с которым он взаимодействует в упомянутом направлении для образования зазора, изменяющегося по высоте квадратного хвостовика и установочного отверстия. Зазор по высоте изменяется между значением, которое достаточно для того, чтобы обеспечить зацепление установочного отверстия на квадратный хвостовик с помощью перемещения рычага параллельно оси его радиального штифта, и значением, которое по существу равно нулю, когда рычаг расположен на квадратном хвостовике. Изобретение позволяет устанавливать рычаг путем его зацепления с управляющим кольцом и шипом лопатки посредством радиального перемещения рычага, а также точно поворачивать лопатку вокруг ее оси. 7 з.п. ф-лы, 6 ил.
