US 3989410 А, 02.11.1976. US 3768924 А, 30.10.1973. US 4582467 А, 15.04.1986. US 3814539 А, 15.04.1974. GB 947553 А, 22.01.1964. RU 2147690 C1, 20.04.2000. RU 1816046 С, 20.04.1990.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
МАРШИ Марк (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
03.03.2004 FR 0402172
Реферат

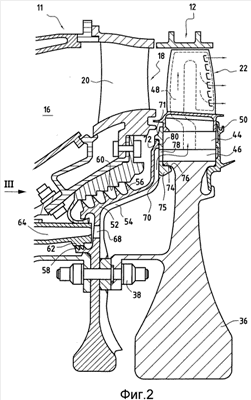

Газотурбинный двигатель содержит лопаточное колесо с лопатками, выполненными полыми и охлаждаемыми изнутри при помощи принудительной циркуляции охлаждающего воздуха. Каждую лопатку устанавливают на периферии диска ротора. С диском ротора соединяют диск-лабиринт, с образованием контура подачи охлаждающего воздуха, сообщающегося с полостями циркуляции воздуха, выполненными в упомянутых лопатках, и открывающего у основания ножек лопаток, соединенных с упомянутым диском ротора, диск-лабиринт, направляющий воздух к этим ножкам лопаток. Между наружным краем диска-лабиринта и диском ротора вставлен кольцевой стопорный фланец, содержащий стопорный заплечик, образующий наружный кольцевой захват, в который заходит наружный край упомянутого диска-лабиринта, и опорный заплечик (74), образующий внутренний кольцевой захват, заходящий в осевую окружную выемку упомянутого диска ротора. Стопорный фланец содержит каналы для подвода потока воздуха к ножкам лопаток. Изобретение позволяет избежать деформации диска-лабиринта. 5 з.п. ф-лы, 5 ил.
