US 6739307 В2, 25.05.2004. RU 2302539 C2, 20.12.2006. RU 2100653 C1, 27.12.1997. FR 2694336 A, 04.02.1994. US 4419057 A, 06.12.1983. US 4311442 A, 19.01.1982.
Имя заявителя:
Драчко Евгений Фёдорович (UA)
Изобретатели:
Драчко Евгений Фёдорович (UA)
Патентообладатели:
Драчко Евгений Фёдорович (UA)
Приоритетные данные:
04.12.2007 UA A200713546
Реферат

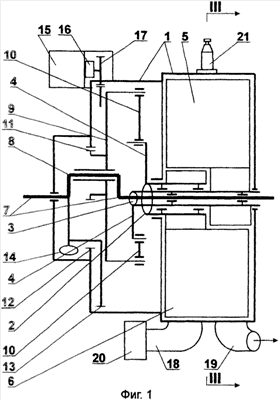

Изобретение относится к кинематическим схемам и конструкции роторно-поршневых машин, содержащих планетарный механизм. Роторно-поршневая машина объемного расширения, включающая корпус 1 с круговой рабочей полостью и впускными и выпускными каналами 18 и 19, в которой расположены лопастные поршни 5 и 6, установленные на двух соосных рабочих валах 2 и 3, имеющих рычаги 4, которые посредством шатунов 10 соединены с кривошипными валами с закрепленными на них планетарными зубчатыми колесами, находящимися в зацеплении с центральным неподвижным зубчатым колесом 12, включает выходной вал 7 с эксцентриком 8, на котором установлены жестко скрепленные планетарное колесо 11 с водилом 9, которое шатунами 10 кинематически соединено с рычагами 4 обоих рабочих валов 2 и 3. Изобретение направлено на упрощение планетарного механизма роторной машины объемного расширения и обеспечение конструктивных условий для повышения надежности и увеличения ресурса его работы. 6 з.п. ф-лы, 43 ил.
