RU 2294443 C1, 27.02.2007. RU 37389 U1, 20.04.2004. US 3074387 A, 22.01.1963. US 2789513 A, 23.04.1957. US 1605912 A, 09.11.1926.
Имя заявителя:
Чантурия Олег Георгиевич (RU), Чантурия Игорь Георгиевич (UA)
Изобретатели:
Чантурия Олег Георгиевич (RU) Чантурия Игорь Георгиевич (UA)
Патентообладатели:
Чантурия Олег Георгиевич (RU) Чантурия Игорь Георгиевич (UA)
Реферат

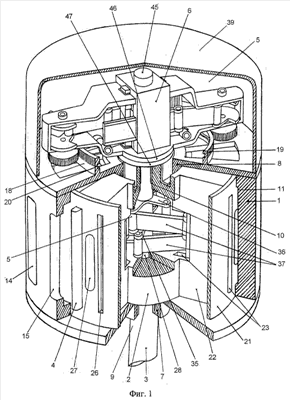

Изобретение относится к тепловым двигателям роторного типа. Тепловой роторный двигатель содержит неподвижный корпус с выполненными в нем канавками и жестко посаженный на вал ротор. Ротор выполнен в виде колеса со спицами, имеющими каналы-направляющие для n пар разнофункциональных лопаток. Между лопатками каждой пары выполнены камеры сгорания. Одна из частей вала ротора выполнена полой и на ее фланце жестко закреплен суппорт. На суппорте расположены детали и узлы выдвижного устройства. Суппорт является верхней опорой цапф вала выдвижного устройства. Выдвижное устройство представляет собой либо кривошипно-реечно-шестеренчатый, либо четырехшарнирный рычажно-ползунный механизмы и содержит шестеренчато-кулачковую втулку, имеющую полумуфты. Вал и втулка выдвижного устройства имеют рычаги с толкателями для выдвижения лопаток. На шлицах вала выдвижного устройства и втулки расположены двухсторонние зубчатые муфты зацепления. Каждая из муфт зацепления отдельно и поочередно входят в зацепление с полумуфтами шестеренчато-кулачковой втулки и впадинами суппорта в соответствии с режимом работы узла фиксации. Узел фиксации включает в себя кулачковый механизм с приводом, осуществляющим осевое перемещение зубчатых муфт. Профиль канавок в продольном сечении представляет собой n чередующихся, смещенных полнопериодных синусоид с направленными внутрь срезанными вершинами, при этом n=2,4 Техническим результатом является упрощение конструкции, повышение КПД, увеличение удельной мощности, повышение надежности и уменьшение габаритов двигателя. 2 н. и 3 з.п. ф-лы, 10 ил.
