ГИДРОПРИВОД ПЕРЕКРЫТИЯ СЕКЦИИ МЕХАНИЗИРОВАННОЙ КРЕПИ

Номер публикации патента: 2165529

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000107668/03		Получить полное описание патента

Реферат

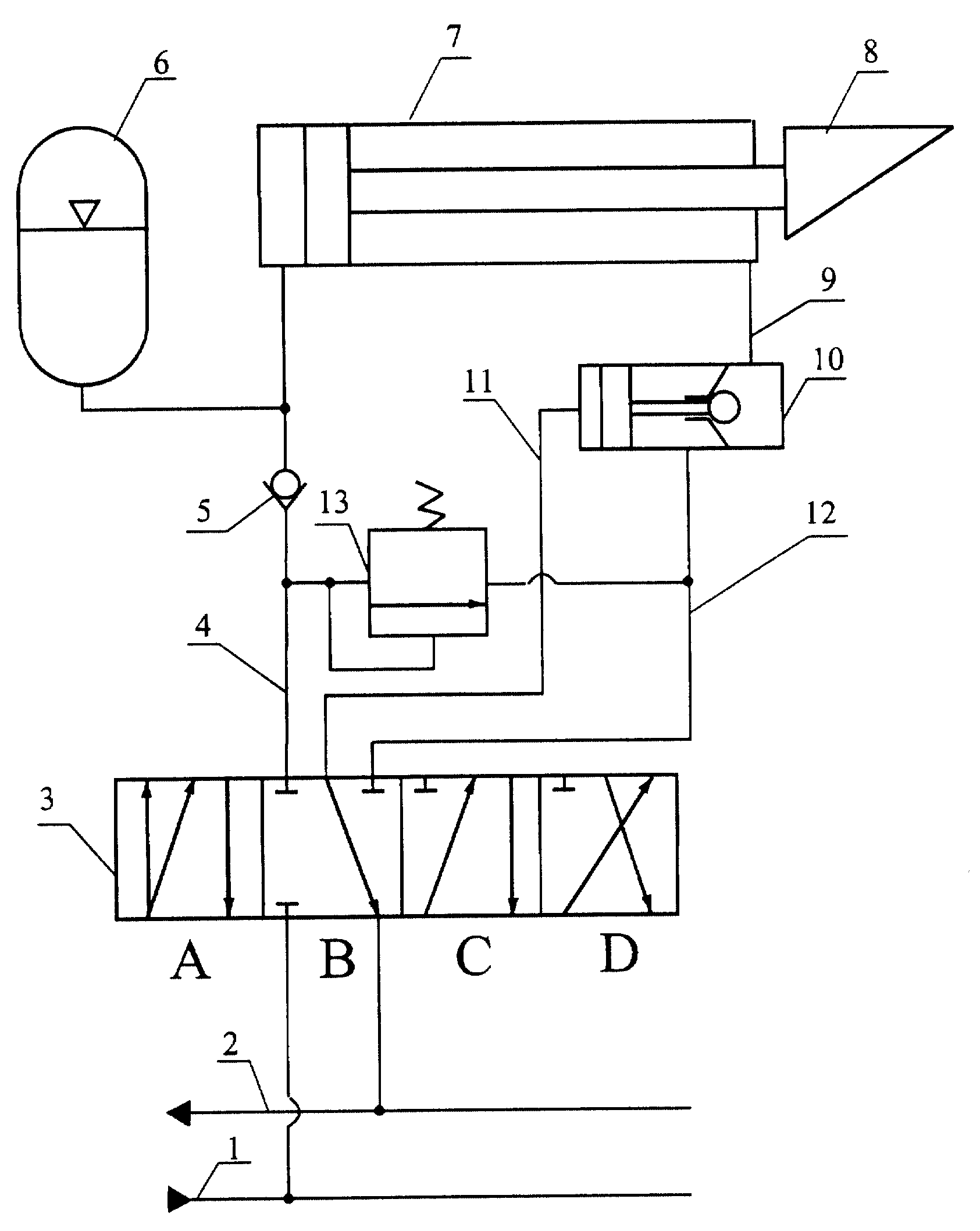

Изобретение относится к горной промышленности, а именно к очистным комплексам и агрегатам для выемки полезных ископаемых. Задачей данного изобретения является снижение затрат энергии при работе гидропривода перекрытия секции механизированной крепи за счет уменьшения расхода рабочей жидкости в напорной и сливной гидролиниях. Гидропривод перекрытия секции механизированной крепи содержит гидроцилиндр перемещения выдвижного скалывателя в виде клина, гидрораспределитель, входы которого гидролиниями связаны с напорной и сливной гидролиниями, пневмогидроаккумулятор, обратный гидроклапан, односторонний гидрозамок и напорный гидроклапан. Первый выход гидрораспределителя соединен с входом обратного гидроклапана, выход которого соединен с поршневой полостью гидроцилиндра перемещения скалывателя и пневмогидроаккумулятором. Второй выход гидрораспределителя соединен с полостью управления одностороннего гидрозамка, а третий выход гидрораспределителя соединен с подклапанной полостью одностороннего гидрозамка, надклапанная полость которого связана со штоковой полостью гидроцилиндра перемещения скалывателя. Кроме того, первый выход гидрораспределителя до входа в обратный гидроклапан соединен с входом напорного гидроклапана, выход которого соединен с третьим выходом гидрораспределителя до входа в подклапанную полость одностороннего гидрозамка. 1 ил.
