RU 2337264 C2, 27.10.2008. SU 1429632 A1, 20.08.2000. RU 2007109192 A, 20.09.2008. RU 95025 U1, 10.06.2010. EP 2039969 A1, 25.03.2009.
Имя заявителя:
Общество с ограниченной ответственностью Финансово-промышленная компания "Космос-Нефть-Газ" (RU)
Изобретатели:
Гриценко Владимир Дмитриевич (RU) Лачугин Иван Георгиевич (RU) Черниченко Владимир Викторович (RU) Шевцов Александр Петрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью Финансово-промышленная компания "Космос-Нефть-Газ" (RU)
Реферат

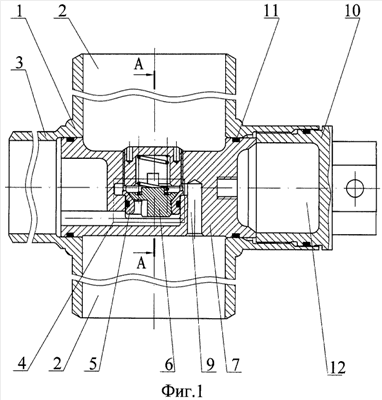

Изобретение относится к трубопроводной арматуре для газовой промышленности и может быть применено при разработке и создании обогреваемых обратных клапанов. Обратный клапан содержит корпус с присоединительными патрубками для основного компонента и сбрасываемого компонента, запорный элемент, состоящий из неподвижной и подвижной частей, взаимодействующих между собой по общей эквидистантной поверхности. Запорный элемент выполнен в виде седла с подпружиненной тарелкой и размещен в корпусе внутреннего блока. Внутренний блок представляет собой профилированное тело вращения, предпочтительно цилиндр, установленный внутри корпуса клапана по линии сбрасываемого компонента. Продольная ось запорного элемента располагается перпендикулярно оси патрубка сбрасываемого компонента. Над тарелкой выполнена полость, соединенная каналами с внутренней полостью корпуса клапана. Каналы открываются вниз по потоку. Крышка установлена в ответную часть корпуса и фиксирует внутренний блок с запорным элементом от перемещений. Внутренний блок теплоизолирован от корпуса клапана при помощи неметаллических кольцевых уплотнений. Крышка корпуса клапана выполнена в виде полого цилиндра с одним закрытым торцом, образуя внутри крышки, между торцом крышки и торцом внутреннего блока, закрытую газовую полость. Технический результат заключается в повышении надежности работы обратного устьевого клапана. 2 ил.
