GB 2243634 A, 06.11.1991. SU 1760101 A1, 07.09.1992. RU 2190083 C1, 27.09.2002. RU 2250354 C2, 20.04.2005. GB 2148979 A, 05.06.1985.
Имя заявителя:
БЕЙКЕР ХЬЮЗ ИНКОРПОРЕЙТЕД (US)
Изобретатели:
БЕЙН Даррен Э. (US) АНДЕРСОН Дейвид З. (US) ДЖЕКСОН Аарон Т. (US) КЛИФФ Билл (US) УЭЛЧ Эдуард У. (US) ВАГНЕР Алан Н. (US)
Патентообладатели:
БЕЙКЕР ХЬЮЗ ИНКОРПОРЕЙТЕД (US)
Приоритетные данные:
18.09.2006 US 11/522,598
Реферат

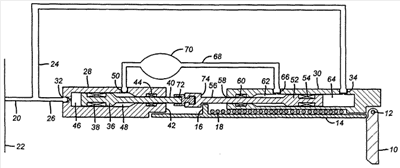

Группа изобретений относится к системам управления скважинных приборов, в частности к скважинным предохранительным клапанам-отсекателям. Система управления скважинным предохранительным клапаном-отсекателем регулирует работу клапана-отсекателя в случае его нормального функционирования в "открытом" и "закрытом" положениях, а также в случае его работы в режиме "защиты от неисправностей" при сбое в функционировании ключевого компонента системы. Характерной чертой системы является наличие одной линии управления, которая проходит с поверхности, разделяется у скважинного предохранительного клапана-отсекателя и проходит к одному концу двух отдельных поршневых камер (64, 46), которые в свою очередь располагаются на одной линии и являются изолированными от давления колонны труб. Поршень (36) в одной камере больше по размеру, чем другой, при этом поршни (36, 52) соединены вместе для осуществления совместного перемещения. Каждая сторона поршня несбалансированной системы имеет закрепленное на ней уплотнение (38, 54), а другая сторона имеет присоединенную к ней тягу (40, 56), которая выходит из камеры. Перепускной трубопровод (68) соединяет камеры (48, 62) в точке между уплотнениями в каждой камере и содержит большой резервуар (70). Перепускной трубопровод (68) заполнен сжимаемой текучей средой. Отказоустойчивое закрытие клапана происходит в случае разгерметизации любого из четырех уплотнений. Технический результат заключается в повышении надежности систем управления скважинных приборов. 4 н. и 25 з.п. ф-лы, 1 ил.
