US 3500908 А, 17.03.1970. SU 1375791 A1, 23.02.1988. SU 1645453 A1, 30.04.1991. SU 1671839 A1, 23.08.1991. US 4429743 A1, 07.02.1984.
Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Махмутов Ильгизар Хасимович (RU) Страхов Дмитрий Витальевич (RU) Зиятдинов Радик Зяузятович (RU) Асадуллин Марат Фагимович (RU) Оснос Владимир Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

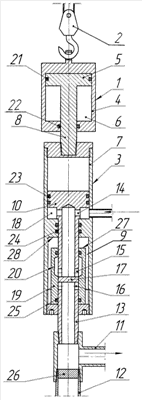

Изобретение относится к нефтегазодобывающей промышленности, в частности к устьевым устройствам для освобождения аварийной колонны труб, прихваченной в скважине. Включает подъемник, соединенный с демпфером, который выполнен в виде герметичного цилиндра с поршнем, внутренняя полость которого заполнена газом, и генератор вертикальных импульсов, выполненный в виде трубчатого корпуса, состоящего из последовательно соединенных силового цилиндра, соединенного сверху со штоком поршня демпфера, и расположенной ниже полой камеры. Силовой цилиндр, подпоршневая полость которого сообщена с нагнетательным насосом, снабжен поршнем, соединенным через сливной тройник с колонной труб полым штоком. Полый шток оснащен системой радиальных отверстий, верхний ряд которых размещен в подпоршневой полости силового цилиндра, а средний и нижний ряды, с перемычкой между ними, в полой камере, заглушенной сверху. Генератор гидравлических импульсов выполнен в виде полой втулки с внутренней цилиндрической выборкой, герметично надетой на полый шток с перекрытием нижнего ряда радиальных отверстий и с возможностью сообщения со средним и нижним рядами отверстий одновременно при перемещении полой камеры вниз относительно полого штока. Конструкция устройства позволяет увеличить усилия, направленные вверх по оси колонны труб, что повышает эффективность извлечения прихваченной колонны труб в скважине, а также имеет меньшую металлоемкость, что упрощает и удешевляет процесс изготовления конструкции. 1 ил.
