| УСТАНОВКА ДЛЯ ПРИЕМА, СКЛАДИРОВАНИЯ И ВЫДАЧИ СКВАЖИННЫХ ТРУБ И ШТАНГ ПРИ СПУСКО - ПОДЪЕМНЫХ ОПЕРАЦИЯХ |  |
Номер публикации патента: 2170325 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B019/14 | | Аналоги изобретения: | RU 2137897 C1, 20.09.1999. RU 2091561 C1, 27.09.1997. SU 768933 A, 07.10.1980. SU 1141182 A, 23.02.1985. DE 2721342 B2, 13.03.1980. DE 3244896 А1, 07.06.1984. US 4552496 A, 12.11.1985. US 4494899 A, 22.01.1985. US 4591006 A, 27.05.1986. |
| Имя заявителя: | Воронин Юрий Иванович | | Изобретатели: | Воронин Ю.И. | | Патентообладатели: | Воронин Юрий Иванович |
Реферат | |

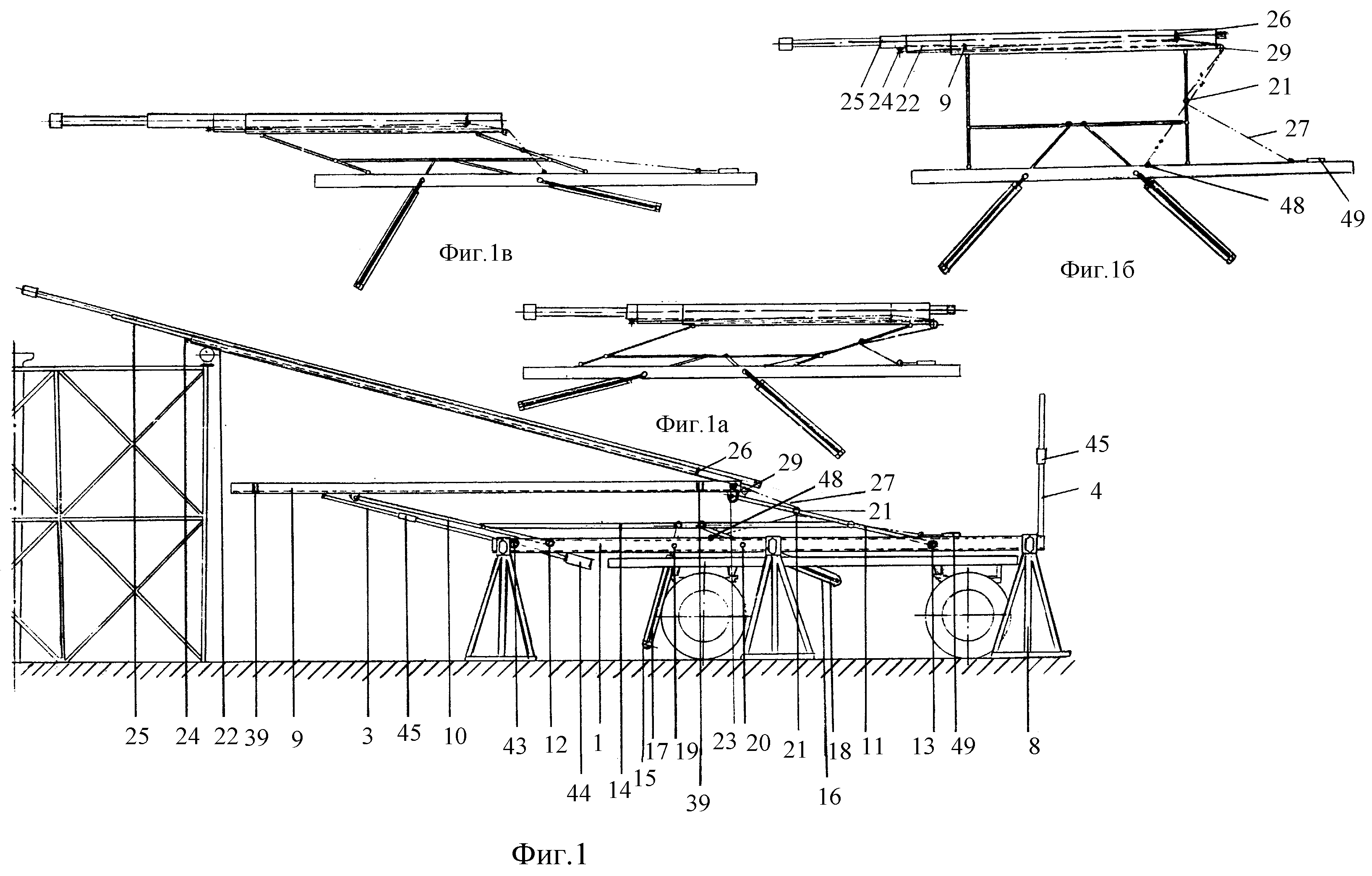

Установка предназначена для бурения, освоения и ремонта нефтяных, газовых и других скважин. Установка содержит платформу, на которой установлен механизм приема и переноса труб с приводом и стеллажами с горизонтальными полками и упорами, расположенными концентрично вала, установленного на платформе. Установка снабжена стойками передачи труб, установленными на платформе. Передняя стойка имеет противовес и на стойках установлены полки с возможностью их перемещения вдоль стоек со скосом верхней образующей в сторону стеллажа. Стеллажи связаны осью с платформой с возможностью их поворота в вертикальной и горизонтальной плоскостях. Механизм приема и передачи труб установлен на платформе, центр которой выполнен в виде рамы. Механизм имеет вид несущего желоба, на котором установлены карманы на полках. В карманы вставляют консоли с захватами. На желобе лежит направляющий желоб с роликом, с возможностью его вращения вокруг вала, соединяющего оба желоба. Приемник труб связан с тросом, обеспечивающим возможность его перемещения вдоль направляющего желоба. Несущий желоб подвижно связан с двумя парами рычагов, установленных на валах, закрепленных на раме. На задней паре рычагов установлен блок роликов с возможностью его перемещения вдоль рычагов. Сами пары рычагов связаны между собой силовой балкой, к которой подведены гидроцилиндры. Опоры гидроцилиндров шарнирно установлены на раме с возможностью их вращения в вертикальной плоскости. Стеллажи снабжены гидроцилиндрами и связаны упором с передней опорой. Трос проходит по роликам и концы троса закреплены на раме с возможностью их перемещения вдоль рамы. Установка имеет расширенные функциональные возможности, высокую надежность и безопасность, проста в управлении и эксплуатации. 6 ил.
|
