| ПОРОДОРАЗРУШАЮЩИЙ ЗУБОК БУРОВОГО ДОЛОТА |  |
Номер публикации патента: 2161685 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B010/16 E21B010/52 | | Аналоги изобретения: | US 5379854 А, 10.01.1995. SU 327326 А, 31.03.1972. SU 1352032 А1, 15.11.1987. SU 205743 А, 07.02.1968. SU 391259 А, 10.12.1973. SU 1670118 А1, 15.08.1991. DE 3441949 С1, 24.04.1986. |
| Имя заявителя: | Открытое акционерное общество "Волгабурмаш" | | Изобретатели: | Богомолов Р.М.
Мокроусов В.П. | | Патентообладатели: | Открытое акционерное общество "Волгабурмаш" |
Реферат | |

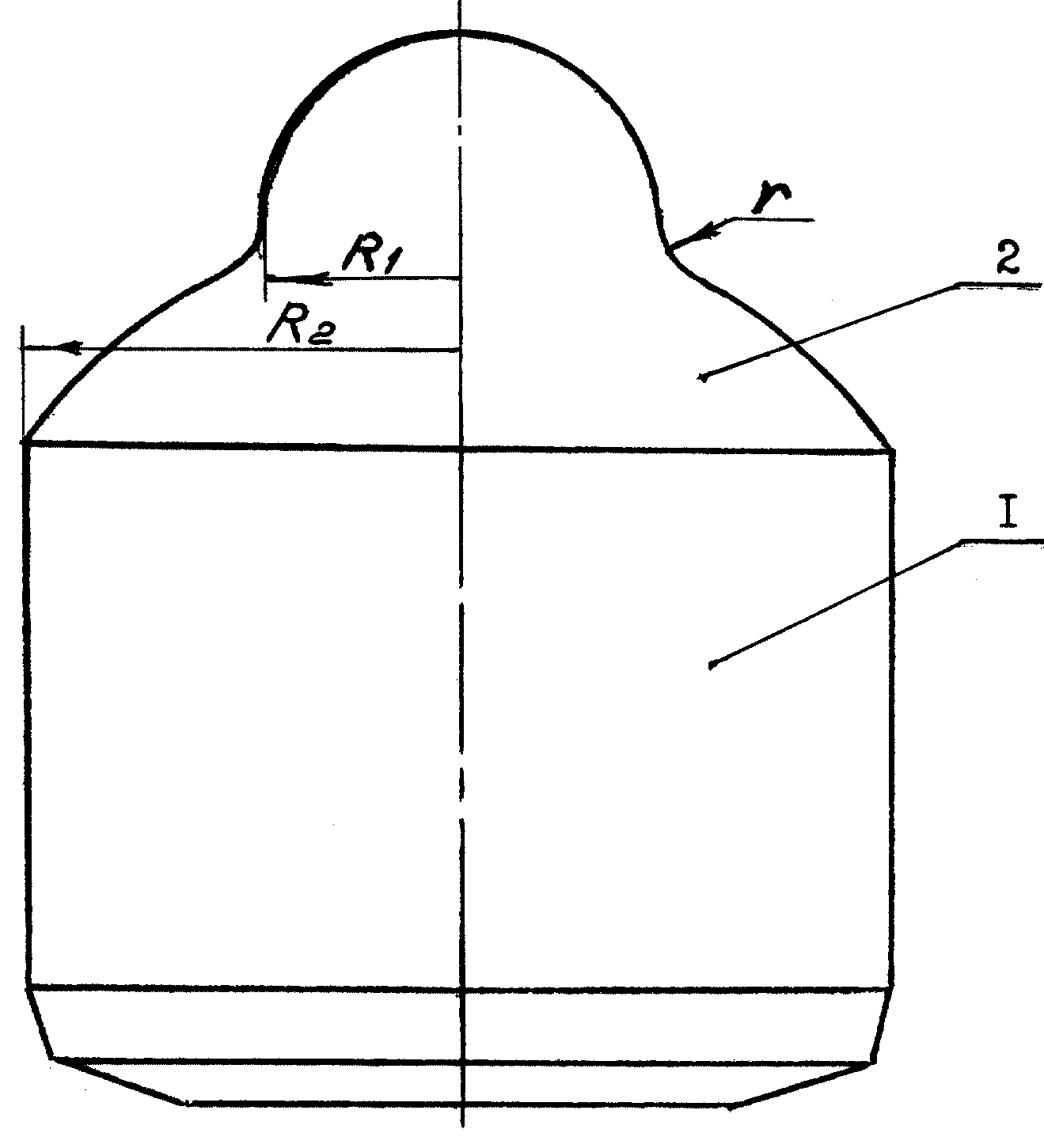

Изобретение может применяться в буровых шарошечных долотах и буровых коронках при бурении скважин с промывкой забоя глинистым раствором, водой или с продувкой забоя воздухом или газом. Породоразрушающий зубок бурового долота состоит из цилиндрического хвостовика и рабочей головки, которая выполнена в виде двух плавно сопрягаемых тел вращения, образованных вращением вокруг оси симметрии зубка кривых выпуклой формы. Соотношение объемов внутри меньшей и большей поверхностей вращения головки зубка соответствует интервалу Vмп/Vбп = 0,04 - 0,25, где Vмп - объем внутри меньшей поверхности вращения, расположенной со стороны вершины зубка, мм3; Vбп - объем внутри большей поверхности вращения, расположенной со стороны хвостовика зубка, мм3. При внедрении такого зубка в разбуриваемую породу обеспечивается более медленный темп нарастания величины контактной площади зубка с породой, увеличивается объем единичного выкола ее под зубком, снижается сопротивление внедрению вооружения долота в породу, что способствует повышению механической скорости бурения. 2 з.п.ф-лы, 1 ил.
|
