Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Новосибирский государственный архитектурно-строительный университет (Сибстрин) (RU)
Изобретатели:
Абраменков Дмитрий Эдуардович (RU) Абраменков Эдуард Александрович (RU) Иванов Евгений Александрович (RU) Чолдак-оол Чингис Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Новосибирский государственный архитектурно-строительный университет (Сибстрин) (RU)
Реферат

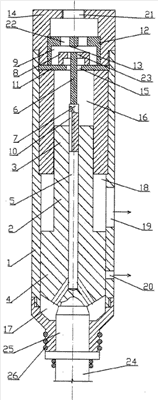

Изобретение относится к строительству и горной промышленности, в частности к пневматическим устройствам ударного действия. Ударный механизм включает цилиндрический корпус с выпускными каналами, кольцевой фланец со сквозным центральным отверстием, рабочий инструмент с хвостовиком, ступенчатый ударник со штоковой частью, установленный в центральном отверстии кольцевого фланца стержень с поршневой частью, постоянно находящейся в сквозном осевом отверстии ступенчатого ударника, кольцевую камеру пневматического буфера, втулку цилиндрического корпуса с отверстием для пропуска штоковой части и образующую со стороны кольцевой камеры пневматического буфера кольцевой перешеек, ограничивающий величину перемещения ступенчатого ударника, закрепленный относительно цилиндрического корпуса стакан с каналом для подвода воздуха, кольцевую распределительную камеру во втулке цилиндрического корпуса, камеру сетевого воздуха со стороны кольцевого фланца, камеру холостого хода со стороны хвостовика рабочего инструмента, удерживаемого пружиной относительно цилиндрического корпуса. Стержень установлен в центральном отверстии кольцевого фланца с расчетным калиброванным зазором относительно поверхности штоковой части стержня, снабженного со стороны камеры сетевого воздуха буртиком со сквозными отверстиями с проходным сечением не менее проходного сечения калиброванного зазора и проходного сечения сквозных отверстий впуска в камеру сетевого воздуха, образованную кольцевым фланцем и установленной крышкой со стопором, ограничивающими величину осевого перемещения стержня, опертой и закрепленной стаканом относительно кольцевого фланца и цилиндрического корпуса, а канал, соединяющий периодически камеру холостого хода и кольцевую распределительную камеру, выполнен на поршневой части стержня. Позволяет увеличить ресурс стержня и штоковой части ударника и пневматического ударного механизма в целом. 1 ил.
