| ГИДРОУДАРНИК |  |
Номер публикации патента: 2162508 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B004/14 | | Аналоги изобретения: | SU 145188 A, 09.03.1962. SU 444871 A, 10.10.1974. SU 599030 A, 30.05.1979. SU 628281 A, 04.09.1978. SU 794135 A, 07.01.1981. SU 1782262 A3, 15.12.1992. RU 2046174 C1, 15.10.1993. RU 2011779 C1, 30.04.1994. |
| Имя заявителя: | Региональный научно-технологический центр Урало-Поволжья (РНТЦ ВНИИнефть) | | Изобретатели: | Юмадилов С.А.
Фархутдинов Р.Г.
Маннанов Ф.Н.
Абдулхаиров Р.М.
Ситников Н.Н. | | Патентообладатели: | Региональный научно-технологический центр Урало-Поволжья (РНТЦ ВНИИнефть) |
Реферат | |

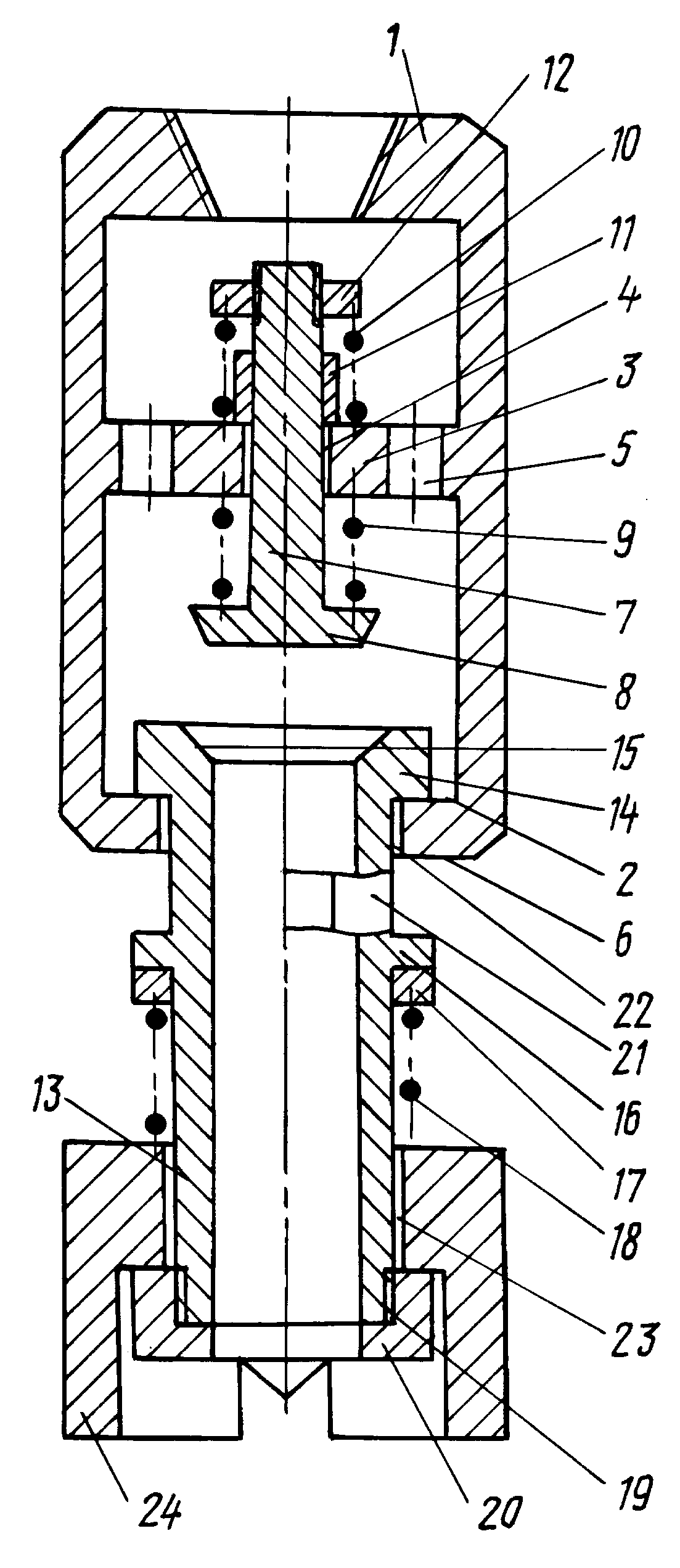

Изобретение относится к технике бурения, а именно к гидравлическим забойным устройствам для проходки скважин различного назначения. Гидроударник содержит корпус, разделенный перегородкой с каналами, подпружиненный полый ударник с упорным кольцом и кольцевым выступом, подпружиненный клапан на штанге с упорной шайбой, при этом гидроударник снабжен направляющей втулкой, регулировочной шайбой и пружиной, а направляющая втулка соединена с нижней частью ударника с возможностью телескопического взаимодействия, кольцевой выступ выполнен в верхней части наружной поверхности ударника, регулировочная шайба размещена на ударнике между упорным кольцом и пружиной ударника, пружина клапана размещена на штанге между перегородкой корпуса и клапаном, ударник подпружинен относительно направляющей втулки, на нижней поверхности ударника выполнена присоединительная резьба, наружная поверхность ударника между кольцевым выступом и упорным кольцом выполнена граненой с возможностью телескопического взаимодействия с корпусом, упорная шайба соединена с верхней частью штанги с возможностью продольного перемещения. Изобретение обеспечивает улучшение условий эксплуатации за счет возможности обеспечения регулирования рабочих характеристик гидроударника путем изменения осевой нагрузки. 1 ил.
|
