DE 19714465 C1, 30.07.1998. DE 19602292 A1, 24.07.1997. DE 4402604 C1, 22.06.1995. DE 29509733 U1, 05.10.1995. RU 2204006 C2, 10.05.2003.
Имя заявителя:
ДЕФЕНТЕР ПРОФИЛЕ ГМБХ УНД КО.КГ (DE)
Изобретатели:
ФЁРСТЕР Артур (DE)
Патентообладатели:
ДЕФЕНТЕР ПРОФИЛЕ ГМБХ УНД КО.КГ (DE)
Приоритетные данные:
11.09.2008 DE 102008046753.7
Реферат

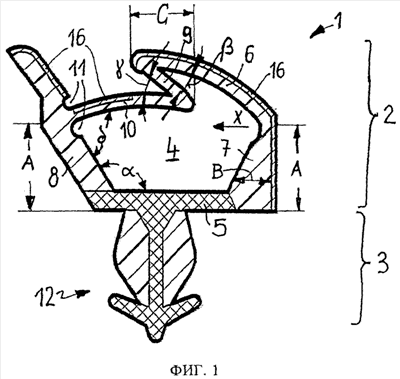

Изобретение относится к области строительства, а именно к конструкциям уплотнительных профилей для ограждений проемов. Изобретение позволит создать уплотнительный профиль с улучшенными характеристиками противодействия и мягким срабатыванием на всему ходу сжатия. Эластичный уплотнительный профиль для окон, дверей с выполненной в виде полого поперечного сечения верхней областью содержит профильную спинку с лапкой уплотнения. В верхней области размещена уплотнительная перемычка. Один конец перемычки посредством соединительной перемычки соединен с концом профильной спинки. От профильной спинки на расстоянии от места вхождения в нее соединительной перемычки отходит опорная перемычка. Уплотнительная перемычка в ненагруженном состоянии уплотнительного профиля проходит от своего соединенного с соединительной перемычкой конца в направлении опорной перемычки наклонно с подъемом относительно профильной спинки, и посредством двух расположенных один за другим участков соединена с опорной перемычкой. Первый из двух участков перемычки с одного своего конца входит в обращенную к профильной спинке нижнюю сторону уплотнительной перемычки. С другого своего конца участок соединен с образованием шарнирной точки со вторым участком перемычки. Второй участок перемычки входит в опорную перемычку на расстоянии от ее вхождения в профильную спинку. 14 з.п. ф-лы, 10 ил.
