ЕР 0728900 А2, 28.08.1996. DE 29509733 U, 24.08.1995. DE 4402604 С1, 22.06.1995. DE 4200624 С1, 24.06.1995. RU 2204006 С2, 10.05.2003.
Имя заявителя:
ДЕФЕНТЕР ПРОФИЛЕ ГМБХ УНД КО. КГ (DE)
Изобретатели:
Анастасия ПАНАГИОТИДУ (DE) Юрген ДАУБ (DE)
Патентообладатели:
ДЕФЕНТЕР ПРОФИЛЕ ГМБХ УНД КО. КГ (DE)
Приоритетные данные:
18.03.2008 DE 102008014785.0
Реферат

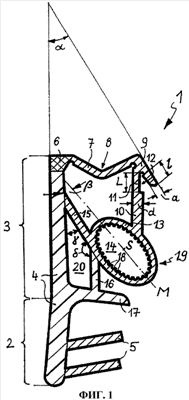

Изобретение относится к области строительства, а именно к конструкциям уплотнений створок дверей или окон. Изобретение позволит предотвратить проникновение влаги со стороны уплотнительной поверхности. В уплотнении створки от верхнего конца профильной спинки отходит соединительная перемычка, которая выгнута вниз и на своем конце имеет уплотнительный язычок, в который снизу приблизительно параллельно профильной стенке входит подпорная перемычка. На одном своем конце подпорная перемычка нетангенциально входит в стенку профильной камеры. Профильная камера через опорную перемычку соединена с перекрывающим язычком. Подпорная перемычка входит в стенку профильной камеры на большем удалении от профильной спинки и перекрывающего язычка, чем опорная перемычка. Между местами входа подпорной перемычки и опорной перемычки профильная камера образует выгнутость, которая также при вхождении в уплотнительный контакт выступает вперед от места входа подпорной перемычки и является упругодеформируемой. Расстояние от места входа опорной перемычки в стенку профильной камеры до профильной спинки остается также при вхождении в уплотнительный контакт по существу неизменным. 8 з.п. ф-лы, 7 ил.
