| ПЛИТА БЕТОННАЯ ФАСАДНАЯ |  |
Номер публикации патента: 2178048 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E04F013/14 | | Аналоги изобретения: | ЗАВРАЖИН Н.Н. и др. Производство отделочных работ в строительстве, зарубежный опыт. - М.: Стройиздат, 1987, с.281-284. SU 883292, 23.11.1981. EP 0434647 A2, 26.06.1991. FR 2649739 A1, 18.01.1991. FR 2323838 A1, 08.04.1977. DE 2252535 B2, 12.01.1978. |
| Имя заявителя: | Общество с ограниченной ответственностью "Поиск" | | Изобретатели: | Зайцев А.Г.
Ришес А.В.
Автономов И.В.
Сушенцев Б.Н.
Харламов И.В.
Цысь И.Н. | | Патентообладатели: | Общество с ограниченной ответственностью "Поиск" |
Реферат | |

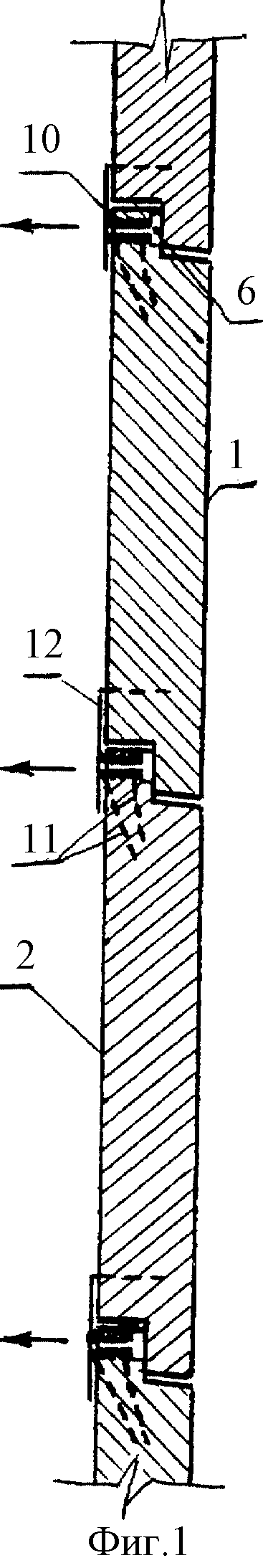

Изобретение относится к области строительства и предназначено для использования при наружной облицовке каменных и деревянных зданий и сооружений. Плита бетонная фасадная содержит внешнюю, внутреннюю и торцевые поверхности, образующие равные длине плиты выступ в верхней части плиты и углубление под выступ в нижней части плиты. Выступ и углубление под выступ предназначены для крепления плиты. На выступе выполнены сквозные поперечные ступенчатые отверстия для фиксирующих элементов, армированные стальными спиралями. В качестве фиксирующих элементов могут быть использованы шурупы при креплении плиты к деревянным брускам или комбинированные заклепки при креплении плиты к металлическому профилю. Внутренние диаметры спиралей равны меньшим диаметрам участков сквозных поперечных ступенчатых отверстий. Спирали установлены выступающими одними торцами за внутреннюю поверхность плиты и опирающимися противоположными торцами на поверхности переходов от больших диаметров ступенчатых отверстий к меньшим диаметрам этих отверстий. Концы спиралей замоноличены в тело плиты. Плита дополнительно снабжена Г-образными металлическими элементами, один конец каждого из которых замоноличен в плите, а другой конец каждого из которых выполнен выступающим за нижнюю часть плиты с возможностью изменения его положения относительно плиты для скрепления вертикальных рядов плит между собой. Техническим результатом заявленного изобретения является повышение надежности крепления, расширение функциональных возможностей и снижение себестоимости плиты бетонной фасадной. 5 ил.
|
