ОБЛИЦОВОЧНАЯ УТЕПЛИТЕЛЬНАЯ ПЛИТКА | |
Номер публикации патента: 2175046 | |
Редакция МПК: | 7 | Основные коды МПК: | E04F013/14 | Аналоги изобретения: | SU 28004 A, 31.10.1932. SU 1155700 A, 15.05.1985. RU 2119568 C1, 27.09.1998. GB 1224365 A, 10.03.1971. FR 2649739 A1, 18.01.1991. |
Имя заявителя: | Топорков Валентин Петрович | Изобретатели: | Топорков В.П. Топорков Н.В. | Патентообладатели: | Топорков Валентин Петрович Топорков Никита Валентинович |
Реферат | |

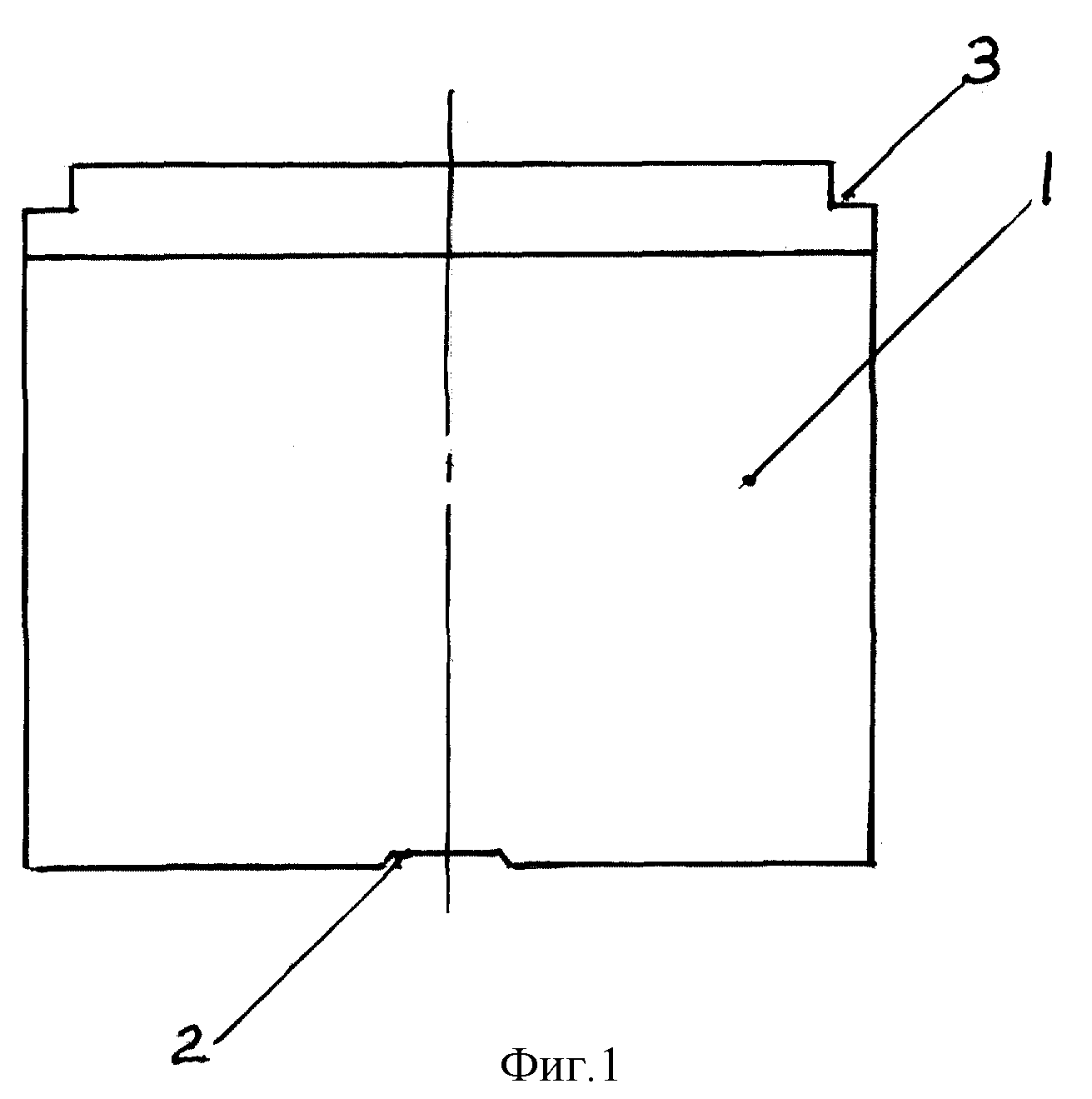

Изобретение относится к строительству и предназначено для облицовки наружных стен вновь строящихся отапливаемых зданий и выборочно для существующего жилого фонда в климатических зонах со значительным увлажнением стен в осенний и весенний периоды. Технической задачей изобретения является создание наружной защиты от увлажнения при одновременной возможности выпуска водяных паров наружу в окружающую среду. Облицовочная утеплительная плитка включает корпус и наружный глазурный слой, нишу с внутренней стороны плитки, ограниченную бордюром полной высоты плитки, предназначенным для прикрепления к стене. Ниша имеет глубину 4-6 мм по всей площади. Верх и низ плитки имеют параллельные друг другу скосы под 30 - 60° для наложения друг на друга при монтаже с образованием защитного козырька и выемку на нижнем скосе для локальной проточной щели. Верхний скос по бокам плитки имеет прямоугольные выемки-уступы на ширину бордюра, а нижние оконечности бордюра имеют удлиненные, выступающие за скосы, концы на длину, равную высоте верхних выемок-уступов. Выемка на нижнем скосе имеет глубину 1 ± 0,5 мм. 2 з.п.ф-лы, 8 ил.
|
