ТРУБОБЕТОННЫЙ ПРЕДНАПРЯЖЕННЫЙ ЭЛЕМЕНТ С ВЕЕРНЫМ АРМИРОВАНИЕМ

Номер публикации патента: 2167985

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99127001/03		Получить полное описание патента

Реферат

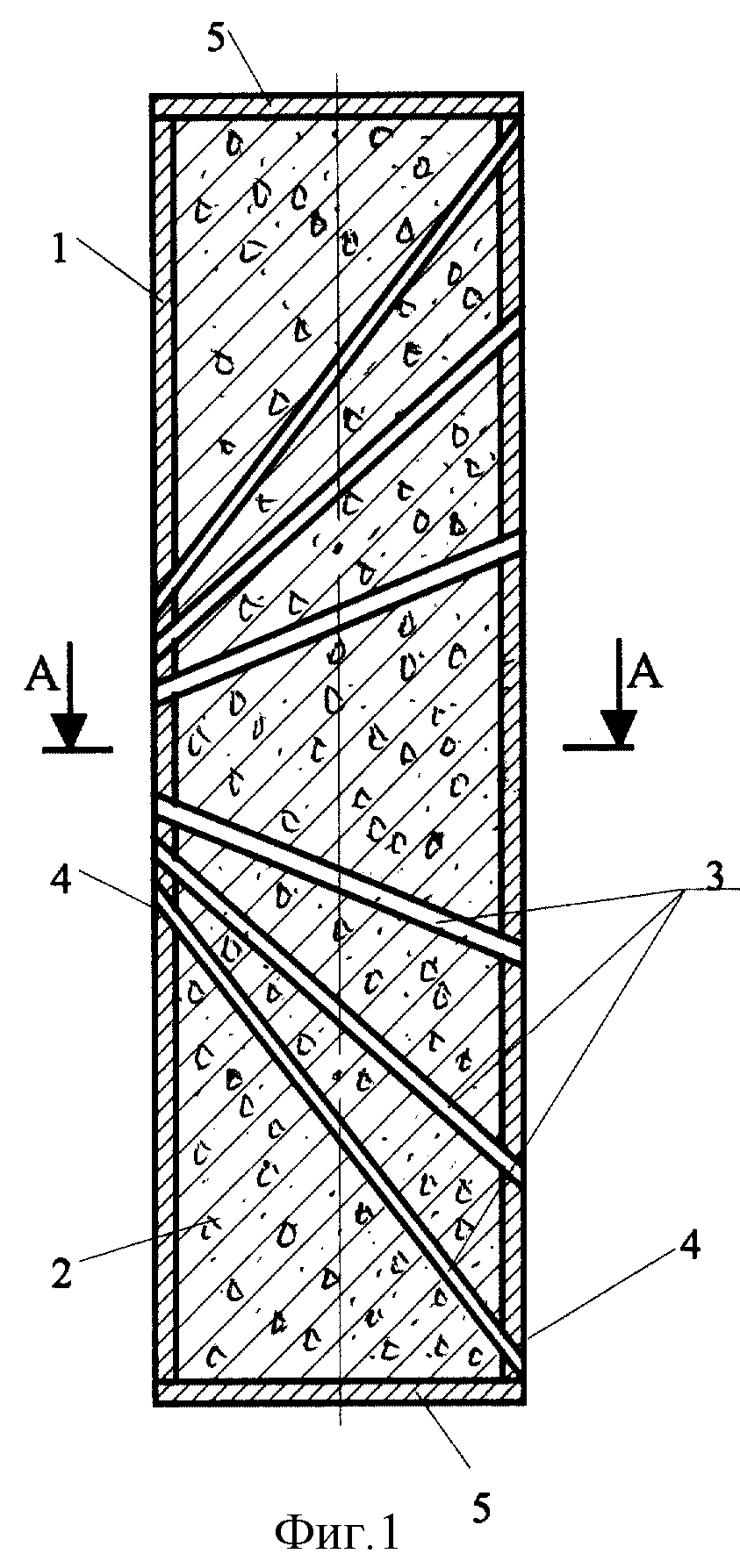

Изобретение относится к строительству и может быть использовано при изготовлении строительных конструкций, работающих на внецентренное сжатие. Технический результат - повышение устойчивости трубобетонной конструкции, работающей на внецентренное сжатие при одновременном повышении несущей способности и снижении металлоемкости. В состав предлагаемого преднапряженного элемента входит наружная оболочка в виде металлической трубы; бетонное ядро, выполненное из напрягающего бетона и размещенного в нем сердечника, представляющего собой высокопрочные арматурные стержни периодического профиля, обеспечивающие хорошее сцепление с бетоном, расходящиеся веером от середины к концам оболочки и жестко закрепленные в ее отверстиях с помощью дуговой сварки. По торцам наружной оболочки закреплены опорные плиты, служащие для создания замкнутого пространства, обеспечивающего преднапряжение в трубобетонном элементе, а также для соединения с балками перекрытий и покрытий и прочими конструкциями. В связи с наличием внутри оболочки ядра из напрягающего бетона в арматурных стержнях сразу после бетонирования элемента возникнут растягивающие напряжения, которые благодаря веерному их расположению приведут к выгибу элемента. При приложении нагрузки к трубобетонному элементу с эксцентриситетом сначала происходит обратный выгиб и только затем может появиться прогиб, величина которого будет меньше расчетного на величину обратного выгиба, то есть жесткость предлагаемого трубобетонного элемента будет значительна. 2 ил.
