| УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ВОДЫ ИЗ СНЕГА И/ИЛИ ЛЬДА |  |
Номер публикации патента: 2164578 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E03B003/30 | | Аналоги изобретения: | SU 1388524 A1, 15.04.1988. RU 2023786 C1, 30.11.1994. RU 2134852 C1, 20.08.1999. RU 2117113 C1, 10.08.1998. SU 1712556 A1, 15.02.1992. DE 834976 A, 21.02.1952. ЧИ С. Тепловые трубы: Теория и практика. - М.: Машиностроение, 1981, с.15-28. ВДОВИН Ю.В. Лед и снег как источник водоснабжения, сборник "Проблемы инженерной гляциологии". - Новосибирск: Наука, 1986, с.189-193. |
| Имя заявителя: | Шейнштейн Аркадий Семенович | | Изобретатели: | Шейнштейн А.С. | | Патентообладатели: | Шейнштейн Аркадий Семенович |
Реферат | |

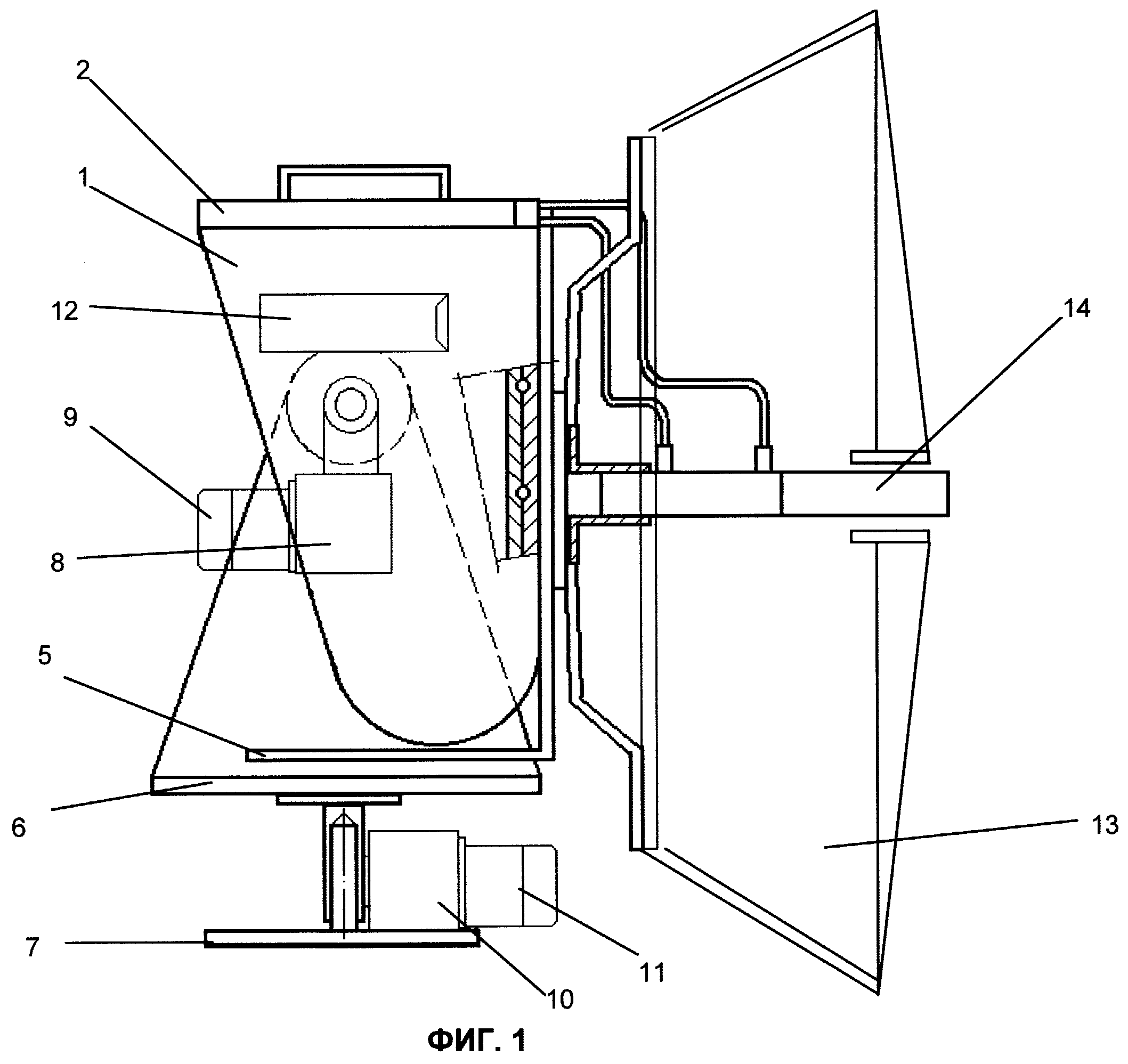

Изобретение относится к водоснабжению. Технической задачей изобретения является создание автономной портативной солнечной установки, которая позволит сберечь энергоресурсы и обеспечить жизнедеятельность в труднодоступных полярных и высокогорных районах. Установка содержит контейнер для размещения льда и/или снега с заправочной горловиной, снабженной крышкой, устройство подвода тепловой энергии и паропровод. Контейнер и крышка выполнены теплоизолированными, стенки контейнера выполнены заодно с теплопроводом, охватывающим контейнер по его периметру и являющимся конденсатором, устройство подвода тепловой энергии к стенкам контейнера включает в себя образующие фокусирующий солнечный коллектор концентратор солнечной энергии и контурную тепловую трубу, причем указанные труба и концентратор размещены в жестком корпусе на раме с опорой с возможностью вращения в азимутальной и зенитальной плоскостях для обеспечения заданного положения концентратора солнечной энергии по направлению к солнцу. Контурная тепловая труба включает в себя приемник солнечной энергии, размещенный в фокусе концентратора солнечной энергии, представляющего собой отражательную поверхность для приема солнечных лучей и направления их в сторону приемника солнечной энергии, конденсатопровод и указанный паропровод и размещенную вне фокуса концентратора солнечной энергии теплоизолированную компенсационную камеру, полость которой заполнена незамерзающим жидкостным теплоносителем и сообщена с входным, являющимся паропроводом, и выходным, являющимся конденсатопроводом, каналами теплопровода. Приемник солнечной энергии представляет собой корпус из теплопроводного материала, в котором размещен испаритель теплоносителя, выполненный в виде капиллярного насоса. 4 з.п.ф-лы, 3 ил.
|
