RU 2233948 C1, 10.08.2004. SU 1027338 A, 07.07.1983. SU 1051166 A, 30.10.1983. SU 1521834 A1, 15.11.1989. SU 1652445 A1, 30.05.1991. RU 2055121 C1, 27.02.1996.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Тверской государственный технический университет" (RU)
Изобретатели:
Масленников Дмитрий Георгиевич (RU) Чураков Дмитрий Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Тверской государственный технический университет" (RU)
Реферат

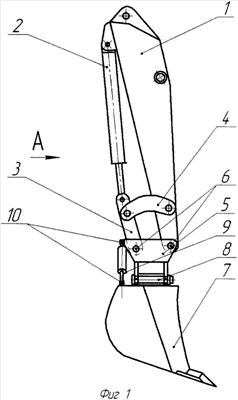

Изобретение относится к землеройным машинам, а именно к рабочему оборудованию одноковшового экскаватора. Технический результат - повышение эксплуатационных качеств, упрощение конструкции и уменьшение стоимости. Рабочее оборудование одноковшового гидравлического экскаватора включает рукоять 1, ковш 7, закрепленный посредством кронштейна 5 на рукояти 1, гидроцилиндр 9 поворота ковша 7 в горизонтальной плоскости и гидроцилиндр 2 поворота ковша 7 в вертикальной плоскости. При этом кронштейн 5 соединен с ковшом 7 пальцем 8, а гидроцилиндр 9 поворота ковша в горизонтальной плоскости соединен с кронштейном 5 и ковшом 7 при помощи сферических шарниров 10. Рабочее оборудование дополнительно содержит тягу 3, закрепленную на кронштейне 5 цилиндрическими шарнирами 6 и гидроцилиндре 2 поворота в вертикальной плоскости, и два рычага 4, закрепленных на рукояти 1 и тяги 3 симметрично относительно тяги 3. Гидроцилиндр 2 поворота ковша 7 в вертикальной плоскости закреплен одним концом на рукояти 1, а другим - на тяге 3. Гидроцилиндр 9 поворота ковша в горизонтальной плоскости закреплен одним концом на ковше 7, а вторым на кронштейне 5. 1 з.п. ф-лы, 3 ил.
