| ГРУНТОЗАБОРНОЕ УСТРОЙСТВО ЗЕМСНАРЯДА ДЛЯ РАЗРАБОТКИ ПОДВОДНЫХ ТРАНШЕЙ |  |
Номер публикации патента: 2167244 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E02F003/88 | | Аналоги изобретения: | SU 779517 A, 15.11.1980. SU 238419 A, 04.07.1969. SU 302446 A, 01.06.1971. SU 825969 A, 04.05.1981. SU 945296 A, 23.07.1982. SU 1013583 A, 23.04.1983. SU 1199874 A, 23.12.1985. SU 84394 A, 28.10.1960. SU 116552 A, 07.01.1959. SU 831916 A, 23.05.1981. SU 950864 A, 25.08.1982. |
| Имя заявителя: | Вовк Владимир Степанович | | Изобретатели: | Вовк В.С.
Кочурков М.И.
Краснопольский Л.Л.
Липский И.В.
Огородников С.П.
Седых А.Д.
Сладков В.Б.
Шаповалов Н.А.
Штин С.М. | | Патентообладатели: | Вовк Владимир Степанович
Кочурков Михаил Иванович
Краснопольский Леонид Леонидович
Липский Игорь Викторович
Огородников Сергей Петрович
Седых Александр Дмитриевич
Сладков Владимир Борисович
Шаповалов Николай Александрович
Штин Сергей Михайлович |
Реферат | |

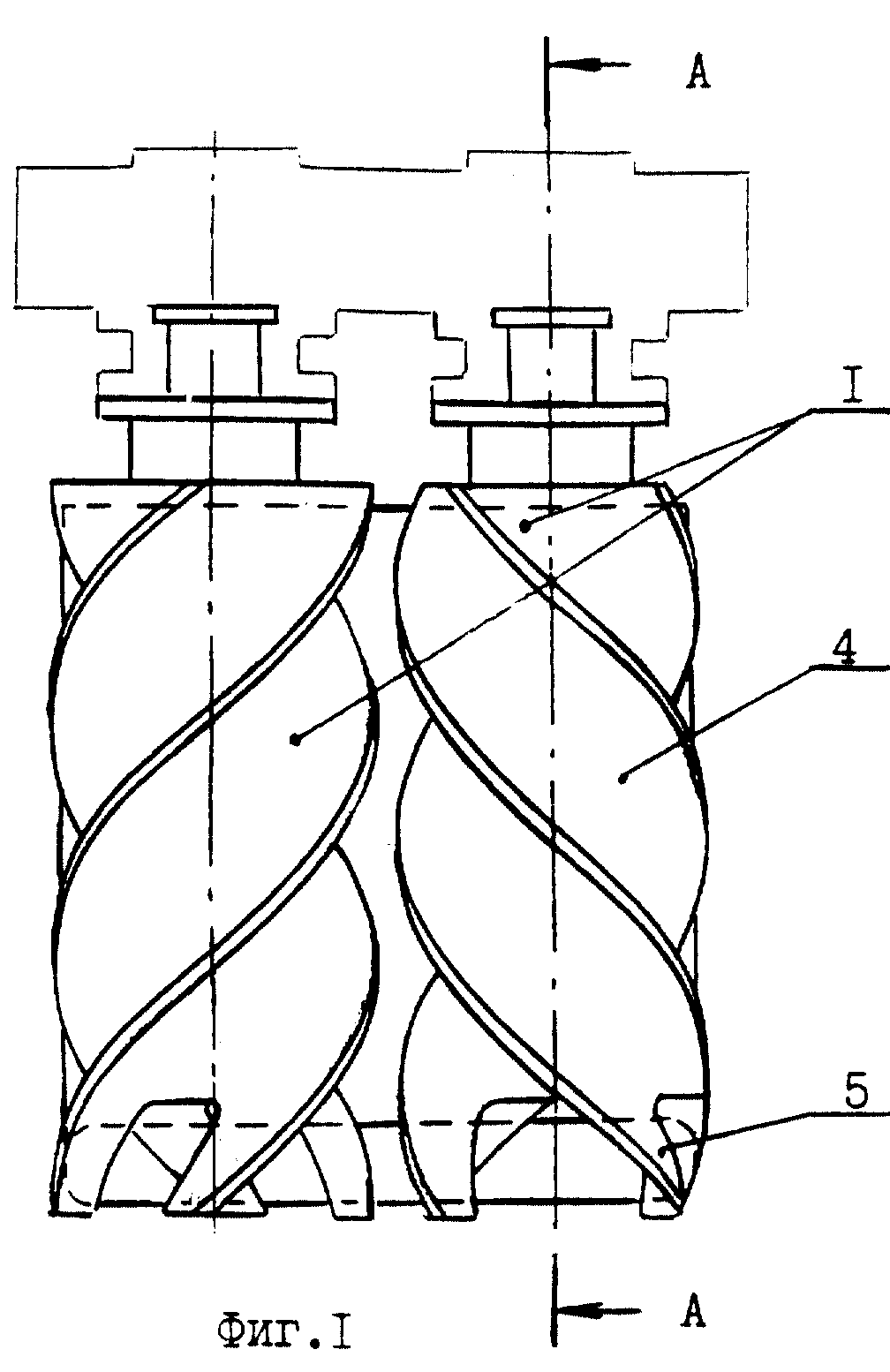

Изобретение предназначено для разработки под водой траншей в глинистых и песчано-глинистых грунтах. Задачей изобретения является создание эффективного, не залипающего глиной грунтозаборного устройства земснаряда для разработки подводных траншей в глинистых и песчано-глинистых грунтах. Грунтозаборное устройство содержит два механических рыхлителя вертикального или наклонного расположения, состоящих каждый из верхней и нижней частей, экрана и всасывающей системы. Для исключения залипания верхние части выполнены как шнековые рыхлители, а нижние как фрезерные рыхлители с консольными ножами. В верхней и в нижней частях рыхлителей поверхности выполнены криволинейными, не залипающими глиной, с одинаковым углом и направлением закручивания режущих профилей для обеспечения перемещения грунта по межвитковым каналам только в одном направлении сверху вниз в зону всасывания, образованную в пределах расположения консольных ножей фрезерных рыхлителей. Малый просор грунта обеспечивается за счет установки сзади рыхлителей экрана, имеющего возможность перемещения в вертикальной и горизонтальной плоскостях, и размещения щелевидного всасывающего наконечника у подошвы траншеи на подборе сфрезерованного и обрушенного грунта. Для создания траншей трапециевидного профиля грунтозаборное устройство оборудуется откосниками, которые целесообразно совмещать с экраном в одной конструкции. Для обеспечения перемещения сфрезерованного грунта с меньшим трением рыхлители могут быть оборудованы шнеками с расширяющимися книзу межвитковыми каналами. 2 з.п.ф-лы, 7 ил.
|
