RU 2327836 С2, 27.06.2008. СЕРГЕЕВ Б.И. и др. Мягкие конструкции в гидротехническом строительстве. - М.: Колос, 1984, с.5-9. ЗАТВОРНИЦКИЙ О.Г. Конструкции из мягких оболочек в гидротехническом строительстве. - М.: Энергия, 1975, с.8-12. RU 2278923 С2, 27.06.2006. RU 2250950 С2, 27.04.2005. SU 943376 А, 15.07.1982. DE 2324994 А1, 28.11.1974.
Имя заявителя:
Кашарин Денис Владимирович (RU)
Изобретатели:
Кашарин Денис Владимирович (RU) Годин Михаил Александрович (RU)
Патентообладатели:
Кашарин Денис Владимирович (RU)
Реферат

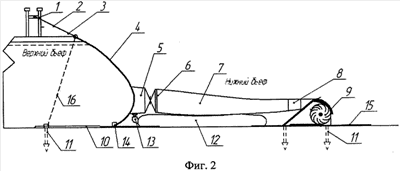

Изобретение относится к гидротехническому и гидроэнергетическому строительству и может быть использовано при строительстве водоподпорных сооружений, в том числе при чрезвычайных ситуациях, с использованием кинематики потока для создания микро- и малых мобильных гидроэлектростанций. Мобильное гидроэнергетическое сооружение рукавного типа состоит из водоподпорной оболочки, закрепленной в верхней части за счет вант-оттяжек и ванты подбора к береговым анкерным опорам, а в нижней части посредством узла крепления к понуру, укрепленному за счет русловых анкеров ко дну водотока. К водоподпорной оболочке прикреплена внешняя насадка с регулирующей задвижкой и трубопровод с клапаном, посредством которого наполняемая оболочка, размещенная в нижнем бьефе на дне водотока, заполняется водой и обеспечивает проектное положение рукаву. Рукав присоединяется посредством разъемного соединения к внешней насадке с регулируемой задвижкой и направляющему аппарату гидроагрегата. Причем рукав имеет форму, обеспечивающую минимальные потери энергии потока при подходе к гидроагрегату, закрепленному русловыми анкерами и имеющему рисберму, защищающую от размыва нижний бьеф. Для предотвращения попадания в насадок плавающего мусора и защиты водоподпорной оболочки предусмотрено сороудерживающее устройство, укрепленное к русловым анкерам и ванте подбору в верхнем бьефе. Изобретение позволяет создать временный водохозяйственный узел с решением локального энергообеспечения, орошения, водоснабжения, рыборазведения, а также обеспечит локализацию распространения лесных пожаров. 2 ил.
