ЧЕСАЛЬНО - КРУТИЛЬНО - МОТАЛЬНЫЙ АГРЕГАТ

Номер публикации патента: 2162492

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000115276/12		Получить полное описание патента

Реферат

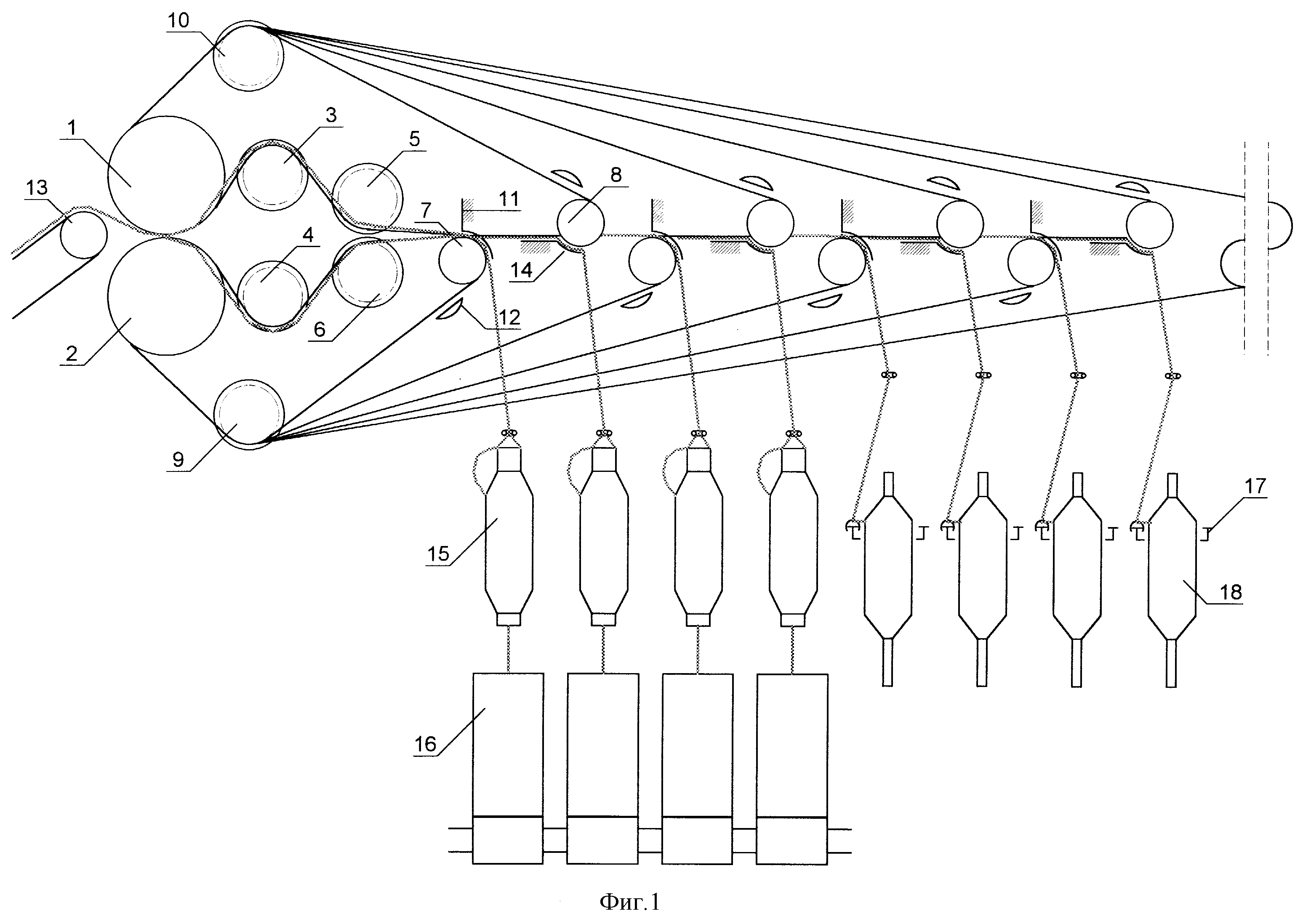

Чесально-крутильно-мотальный агрегат может быть использован в хлопчатобумажном производстве текстильной промышленности и содержит чесальную машину, делительное устройство с размещенными на вальянах и направляющих валах ремешками, длина которых постепенно увеличивается по мере их смещения от краев к середине делительного устройства с образованием в совокупности подвижной горизонтальной плоскости в виде равнобедренного треугольника, боковые стороны которого образованы рядами направляющих ремешки индивидуальных выпускных валиков, сопряженных с веретенами, установленными параллельно и на расстоянии от валиков и веретен. Делительные вальяны размещены по вертикали один над другим, а ремешки с разделенными ленточками прочеса движутся в одну, противоположную от делителя и чесальной машины сторону с огибанием направляющих валов и выходом на общую горизонтальную плоскость. Относительно горизонтальной плоскости направляющие индивидуальные валики для ремешков с верхнего вальяна размещены касательно и снизу плоскости, а направляющие индивидуальные валики для ремешков с нижнего вальяна расположены сверху нее и с некоторым пересечением линии движения ремешков. Изобретение обеспечивает создание чесально-крутильно-мотального агрегата, адекватного по габаритам оборудованию хлопкопрядильного производства с меньшими расходами на его изготовление и эксплуатацию. 2 з.п.ф-лы, 2 ил.
