RU 2063473 C1, 10.07.1996. RU 2270881 C2, 27.02.2006. JP 2006-318834 A, 24.11.2006. JP 2004-022154 A, 22.01.2004. JP 01-242768 A, 27.09.1989.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "ЦИКЛОН" (RU)
Изобретатели:
Усов Николай Николаевич (RU) Четверов Юрий Степанович (RU) Стахарный Сергей Алексеевич (RU) Кудрявцев Павел Николаевич (RU) Нестерова Елена Васильевна (RU) Звонова Марина Михайловна (RU) Герасименко Марина Александровна (RU) Столярова Светлана Павловна (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "ЦИКЛОН" (RU)
Реферат

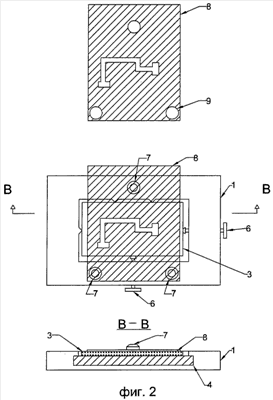

Изобретение относится к области производства электронных компонентов и может быть использовано, в частности, в микроэлектронике для совмещения ферромагнитных свободных масок при формировании прецизионного топологического рисунка тонких пленок органики, металлов и диэлектриков, напыляемых на пластины в вакууме. Устройство включает маску из ферромагнитного материала 8, располагаемую с лицевой стороны подложки 3, и магнит 4 с плоской верхней поверхностью, располагаемый с противоположной по отношению к маске 8 стороны подложки 3. Кроме того, устройство содержит корпус 1 с плоской верхней поверхностью и плоским гнездом 2 для подложки 3, глубина которого выполнена такой, чтобы нижняя поверхность маски 8, верхняя поверхность подложки 3 и верхняя плоская поверхность корпуса 1 были расположены в одной плоскости. Дно плоского гнезда 2 образовано плоской верхней поверхностью магнита 4. На боковых поверхностях плоского гнезда 2 по периметру выполнены упоры 5 и расположенные с противоположных сторон прижимные винты 6, фиксирующие положение подложки 3 в гнезде 2. На верхней плоской поверхности корпус 1 имеет выступы 7, фиксирующие положение маски 8, которая имеет посадочные отверстия 9 под выступы 7. Технический результат - обеспечение смены ферромагнитных масок без разборки всего пакета и снятия магнита. 2 ил.
