| УСТАНОВКА ДЛЯ ОБЖИГА И СПОСОБ ПРОИЗВОДСТВА ЦЕМЕНТА |  |
Номер публикации патента: 2181866 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F27B015/00 C04B007/43 | | Аналоги изобретения: | WO 97/30003 A1, 21.08.1997. SU 1087757 A, 23.04.1984. SU 1618089 A1, 27.08.1995. EP 0103423 A1, 21.03.1984. US 4014641 A, 29.03.1977. US 5364265 A, 15.11.1994. DE 3522883 C3, 13.05.1993. |
| Имя заявителя: | Ф.Л.СМИДТ ЭНД КО. А/С (DK) | | Изобретатели: | ХУНДЕБЕЛЬ Серен (DK) | | Патентообладатели: | Ф.Л.СМИДТ ЭНД КО. А/С (DK) | | Номер конвенционной заявки: | 0153/98 | | Страна приоритета: | DK | | Патентный поверенный: | Томская Елена Владимировна |
Реферат | |

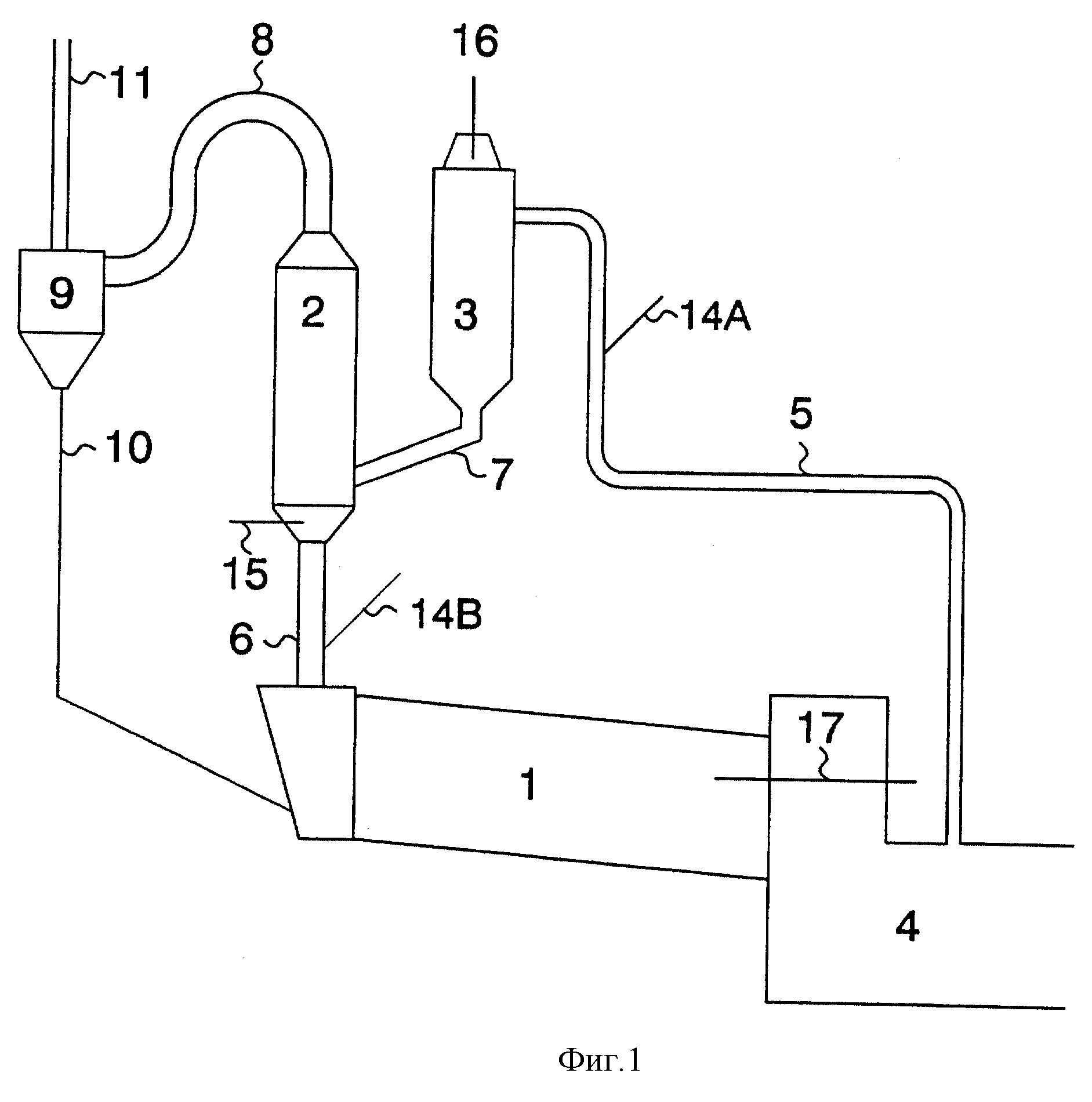

Изобретение относится к производству строительных материалов, в частности к производству цемента. При производстве цемента в установке по изобретению сырье подвергают предварительному нагреву, а затем по меньшей мере частичному обжигу в обжиговой камере, снабженной в своей верхней части расположенной по центру горелкой. Сырье в обжиговую камеру подают через тангенциальный вход в форме взвеси в горячем газе, поступающем из холодильника. Частично обожженный материал выдают из нижней части обжиговой камеры через соединение в обжиговую печь. Взвесь материала в газе выпускают из обжиговой печи в циклонный сепаратор, в котором происходит разделение газа и твердого материала. Отходящие газы из вращающейся печи направляют в обжиговую печь через вторую трубу. Высота h1-h2 верхней части внутреннего объема обжиговой камеры, расположенного между наконечником горелки и верхним краем тангенциального входа, будучи самой верхней точкой поступления горячего газа из холодильника, равна по меньшей мере 1/3D, причем D - диаметр цилиндра высотой h1-h2, имеющего объем, равный объему верхней части обжиговой камеры. Высота h3-h4 нижней части внутреннего объема обжиговой камеры, расположенной между нижним краем тангенциального входа и выпускным отверстием обжиговой камеры, являющаяся самой нижней точкой поступления горячего газа из холодильника, равна по меньшей мере D. Технический результат: упрощение конструкции установки, обеспечение возможности использовать в зоне обжига топливо с низкой реакционной способностью, такое, как нефтяной кокс и марки угля с низким содержанием газа. 2 с. и 6 з.п. ф-лы, 2 ил.
|
